Дизельная электростанция 120 кВт

Дизельные электростанции мощностью 120 кВт сконструированы на базе дизельных двигателей водяного охлаждения с турбонаддувом различного объема и мощности производства ведущих отечественных и зарубежных производителей.
Исполнение
  • открытое
  • открытое с АВР
  • в кожухе
  • в кожухе с АВР
  • в контейнере
  • в контейнере с АВР
  • 240БМ2-4
  • 236БЕ2-19
  • 236БЕ2-2
  • 236БЕ2-20
  • 236БЕ2-21
  • 236БЕ2-22
  • 236БЕ2-26
  • 236БЕ2-28
  • 236БЕ2-29
  • 236БЕ2-30
  • 236БЕ2-31
  • 236БЕ2-32
  • 236БЕ2-6
  • 236БИ-2
  • 236БК-1
  • 236ДК-2
  • 236НЕ2-12
  • 236НЕ2-24
  • 236НЕ2-28
  • 236НЕ2-3
  • 236НЕ2-30
  • 236НЕ2-33
  • 236НЕ2-36
  • 236НЕ2-37
  • 236НЕ2-38
  • 236НЕ2-45
  • 236НЕ2-47
  • 238ДЕ-11
  • 240НМ2-1
  • 240НМ2-2
  • 2Э8504.10-01
  • 7511.10-06
  • 7511.10-1
  • 7511.10-10
  • 7511.10-29
  • 7511.10-34
  • 7511.10-36
  • 7511.10-40
  • 7511.10-41
  • 7511.10-43
  • 7511.10-46
  • 7511.10-51
  • 75116.10-34
  • 75117.10-35
  • 75117.10-56
  • 75117.10-57
  • 7512.10-04
  • 7512.10-05
  • 7513.10-03
  • 7513.10-04
  • 75136.10-04
  • 7514.10-01
  • 7514.10-02
  • 7514.10-03
  • 7601.10-20
  • 7601.10-26
  • 7601.10-28
  • 7601.10-29
  • 7601.10-32
  • 850.10-01
  • 8502.10-08
  • 8503.10-01
  • на шасси
  • Э8504.10-02
  • 65651-01
  • 65652-02
  • 65652-03
  • 65652-04
  • 65654-01
  • 65654-03
  • 6562.10
  • 6562.10-01
  • 6563.10
  • 6563.10-01
  • 6563.10-04
  • 6563.10-05
  • 6563.10-06
  • 6563.10-09
  • 6563.10-10
  • 6563.10-11
  • 6563.10-12
  • 8401.10-03
  • 8401.10-05
  • 8401.10-06
  • 8401.10-14
  • 8401.10-24
  • 236БЕ2-37
  • 236БК-3
  • 236БК-4
  • 236БК-7
  • 236Н-3
  • 236Н-4
  • 236Б-2
  • 236Б-3
  • 236Б-4
  • 236Б-5
  • 236БИ-1
  • 236М2-1
  • 236М2-2
  • 236М2-4
  • 236М2-7
  • 236М2-19
  • 236М2-26
  • 236М2-28
  • 236М2-31
  • 236М2-32
  • 236М2-39
  • 236М2-40
  • 236М2-41
  • 236М2-43
  • 236М2-44
  • 236М2-48
  • 236М2-52
  • 236М2-53
  • 236М2-55
  • 236М2-57
  • 236М2-59
  • 236Г-1
  • 236Г-3
  • 236Г-4
  • 236Г-6
  • 236Г-14
  • 236Д-2
  • 236Д-3
  • 236Д-4
  • 236ДГ-2
  • 236ДК-5
  • 236ДК-7
  • 236ДК-9
  • 236НБ-2
  • 236НД-2
  • 236НД-3
  • 236НД-4
  • 236БИ2-1
  • 236НЕ-18
  • 236НЕ-26
  • 236НЕ-27
  • 236НЕ-28
  • 236НЕ-31
  • 236НЕ-32
  • 236НЕ-33
  • 236БЕ-12
  • 238НД7-1
  • 238ДЕ-1
  • 238ДЕ-10
  • 238ДЕ-12
  • 238ДЕ-22
  • 238Б-1
  • 238Б-2
  • 238Б-3
  • 238Б-5
  • 238Б-14
  • 238Б-19
  • 238Б-20
  • 238Б-21
  • 238Б-22
  • 238Б-23
  • 238Б-25
  • 238Б-26
  • 238Б-28
  • 238Б-31
  • 238Б-33
  • 238БК-2
  • 238БК-3
  • 238БЛ-1
  • 238Д-1
  • 238Д-2
  • 238Д-8
  • 238Д-13
  • 238Д-18
  • 238Д-30
  • 238Д-31
  • 238Д-33
  • 238ДИ-1
  • 238ДК-1
  • 238ДК-2
  • 238НД3-1
  • 238НД4-1
  • 238НД4-4
  • 238М2-2
  • 238М2-4
  • 238М2-5
  • 238М2-6
  • 238М2-10
  • 238М2-11
  • 238М2-12
  • 238М2-20
  • 238М2-21
  • 238М2-26
  • 238М2-30
  • 238М2-32
  • 238М2-38
  • 238М2-39
  • 238М2-40
  • 238М2-41
  • 238М2-45
  • 238М2-48
  • 238М2-53
  • 238М2-56
  • 238АМ2-1
  • 238АМ2-3
  • 238ГМ2-2
  • 238ГМ2-3
  • 238ИМ2-1
  • 238КМ2-3
  • 238АК-1
  • 238АК-4
  • 238НД7-1
  • 238ДЕ2-1
  • 238ДЕ2-3
  • 238ДЕ2-5
  • 238ДЕ2-16
  • 238ДЕ2-19
  • 238ДЕ2-20
  • 238ДЕ2-21
  • 238ДЕ2-22
  • 238ДЕ2-27
  • 238ДЕ2-28
  • 238ДЕ2-29
  • 238ДЕ2-30
  • 238ДЕ2-33
  • 238ДЕ2-36
  • 238ДЕ2-38
  • 238ДЕ2-39
  • 238ДЕ2-40
  • 238ДЕ2-41
  • 238ДЕ2-42
  • 238ДЕ2-43
  • 238ДЕ2-46
  • -
Характеристики
Основные характеристики
Мощность номинальная, кВт 120
Мощность номинальная, кВА 150
Мощность максимальная, кВт 132
Мощность максимальная, кВА 165
Коэффициент мощности, cos φ 0,8
Напряжение, В 230/400
Количество фаз 3
Частота, Гц 50
Номинальный ток, А 216
Двигатель
Модель двигателя R6105IZLD
Мощность двигателя, кВт 132
Ёмкость системы охлаждения, л 24
Ёмкость масляной системы, л 19
Топливная система
Объём топливного бака, л 290
Расход топлива при 50% мощности, л/ч 14
Расход топлива при 75% мощности, л/ч 20,8
Расход топлива при 100% мощности, л/ч 30
Генератор
Тип генератора синхронный бесщёточный
Модель генератора ФГ-120
Число фаз генератора 1/3
Частота генератора, Гц 50
автоматический вольтаж регулятор (AVR) есть
транформаторы тока есть
Электрическая система
стартер электрический
датчик давления масла есть
датчик температуры охлаждающей жидкости/перегрева есть
датчик уровня топлива есть
устройство автоматической остановки есть
кнопка аварийной остановки есть
зарядный генератор собственных нужд есть
реле регулятора напряжения есть
Контроллер
модель 6120
Язык интерфейса контроллера русский
Диапазон рабочих температур (°C) -15+55
Функция задержки запуска, остановки есть
Возможность запуска от внешнего сигнала есть
Возможность совместной работы с автоматическим вводом резерва есть
Напряжение контроллера, В 8~35 В постоянного тока
контроль температуры есть
контроль давления масла есть
контроль уровня топлива есть
контроль напряжения по фазам есть
контроль силы тока по фазам есть
контроль мощности есть
контроль частоты есть
контроль напряжения зарядного генератора есть
контроль количества запусков есть
контроль наработки мото часов есть
контроль выработанной мощности да
Комплектация
Комплектация АКБ, глушитель, техническая документация
Массо-габаритные характеристики
Масса, кг 1350
Длина, мм 2800
Ширина, мм 880
Высота, мм 1500

Дизельные электростанции мощностью 120 кВт сконструированы на базе дизельных двигателей водовоздушного охлаждения с турбонаддувом различного объема и мощности производства ведущих отечественных и зарубежных производителей.

Большой ассортимент ДГУ и ДЭС в разделе каталога «Фрегат» позволяет выбрать дизельно-генераторную установку с оптимальными параметрами, идеально подходящую для реализации тех или иных задач. А также универсальное дизельно-генераторное оборудование, способное выполнить широкий перечень разноплановых задач.

Предпродажная подготовка

Включает двухчасовые стендовые испытания под разной нагрузкой и кратковременный тест с 10% перегрузкой от заявленной мощности.

Сферы применения

Дизель-генераторная установка предназначена для использования в качестве основного или резервного источника трехфазного электропитания с напряжением 230 / 400 В и частотой 50 Гц.

Рекомендации по эксплуатации

Перегрузка в пределах допустимых значений не должна превышать 10% от номинальной мощности и длиться не более 1 часа на каждые 8 часов работы. Но не более 200 часов в год.

Рекомендованная нагрузка дизельной электростанции при использовании в качестве основного источника электропитания – 75-90% от номинальной мощности. Функционирование ДЭС с нагрузкой до 25% не допускается дольше, чем 5 минут.

Варианты комплектации:

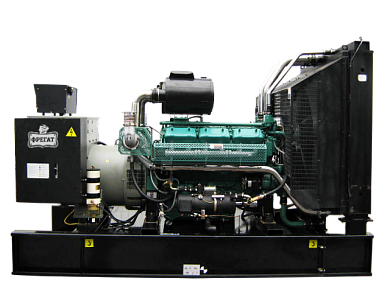

  • ДЭС открытая на раме;

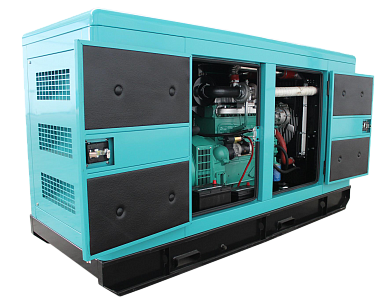

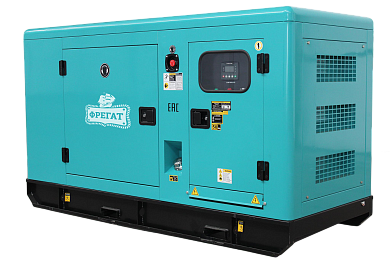

  • в шумозащитном кожухе;

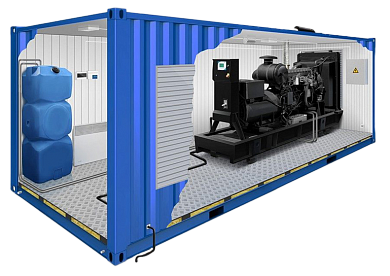

  • в контейнере типа «Север»;
  • передвижная на шасси, в шумозащитном кожухе.
Дизельный двигатель R6105IZLD
Дизельный двигатель R6105IZLD


Рядный шестицилиндровый дизельный двигатель R6105IZLD с картерной масляной системой и жидкостным охлаждением устанавливается на электроустановки ФРЕГАТ номинальной мощностью 120 кВт. Двигатель R6105IZLD это четырёхтактный дизельный двигатель выполненный по технологии непосредственного впрыска (GDi) с турбокомпрессором и интеркуллером, номинальной мощностью 132 кВт., работающий с топливным насосом высокого давления (ТНВД) и разборными форсунками что менее требовательно к качеству топлива по сравнению с системами common rail. Двигатель надёжен в эксплуатации и прост в обслуживании. Средний ресурс до капитального ремонта составляет 10 000 моточасов, что соответствует около 500 000 км пробега на автомобиле. Межсервисный интервал 200 моточасов, что соответствует 12000 км пробега на автомобиле.

Генератор 120 кВт
Генератор 120 кВт

Генератор номинальной мощностью 120 кВт. Синхронный бесщёточный генератор переменного тока. В генераторах такого типа напряжение снимается непосредственно с обмоток статора благодаря чему отсутствует механический контакт со вращающимися деталями (бесщёточный). Такие генераторы не требуют постоянного технического обслуживания и благодаря системе регулировке напряжения типа SHUNT обеспечивают выработку электроэнергии без скачков напряжения.

Контроллер 6120
Контроллер 6120

Контроллер 6120 предназначен для управления любыми типами генераторных установок. Контроллер 6120 со встроенным ЖК-дисплеем, имеет интерфейс на английском и русском языках и обладает следующими функциями:
запуск и остановка оборудования как в ручном, так и в автоматическом режимах;
имеет возможность запуска\остановки от внешнего сигнала;
работа с автоматическим вводом резерва АВР (автозапуск);
На ЖК-дисплей контроллера выводятся следующие параметры работы двигателя:
обороты двигателя;
температура охлаждающей жидкости;
 давление масла;
                                                      напряжение на зарядном генераторе.
                                                      На ЖК-дисплей контроллера      выводятся следующие                параметры работы                      электроустановки:
                                                      текущая вырабатываемая мощность;
                                                      ток по каждой фазе в отдельности;
                                                      напряжение по каждой фазе в отдельности;
                                                      частота;
                                                      коэффициент мощности;
                                                      напряжение на аккумуляторной батарее;
                                                      уровень топлива в баке;
                                                      наработка в моточасах;
                                                      количество пусков;
                                                      количество выработанной электроэнергии;

Топливный бак
Топливный бак

Станция установлена на раме с интегрированным топливным баком, рассчитанным на 8-10 часов непрерывной работы электростанции.
