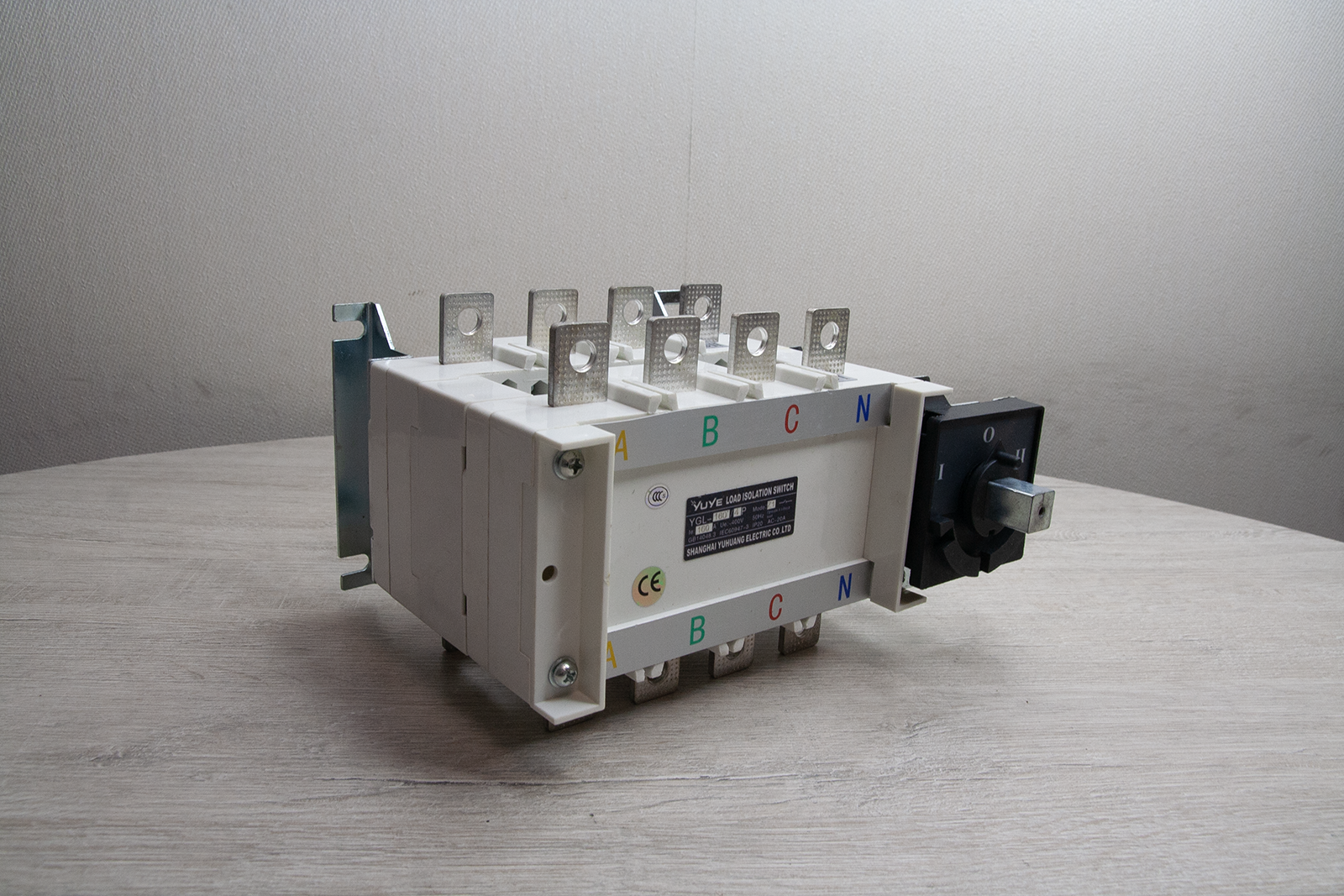

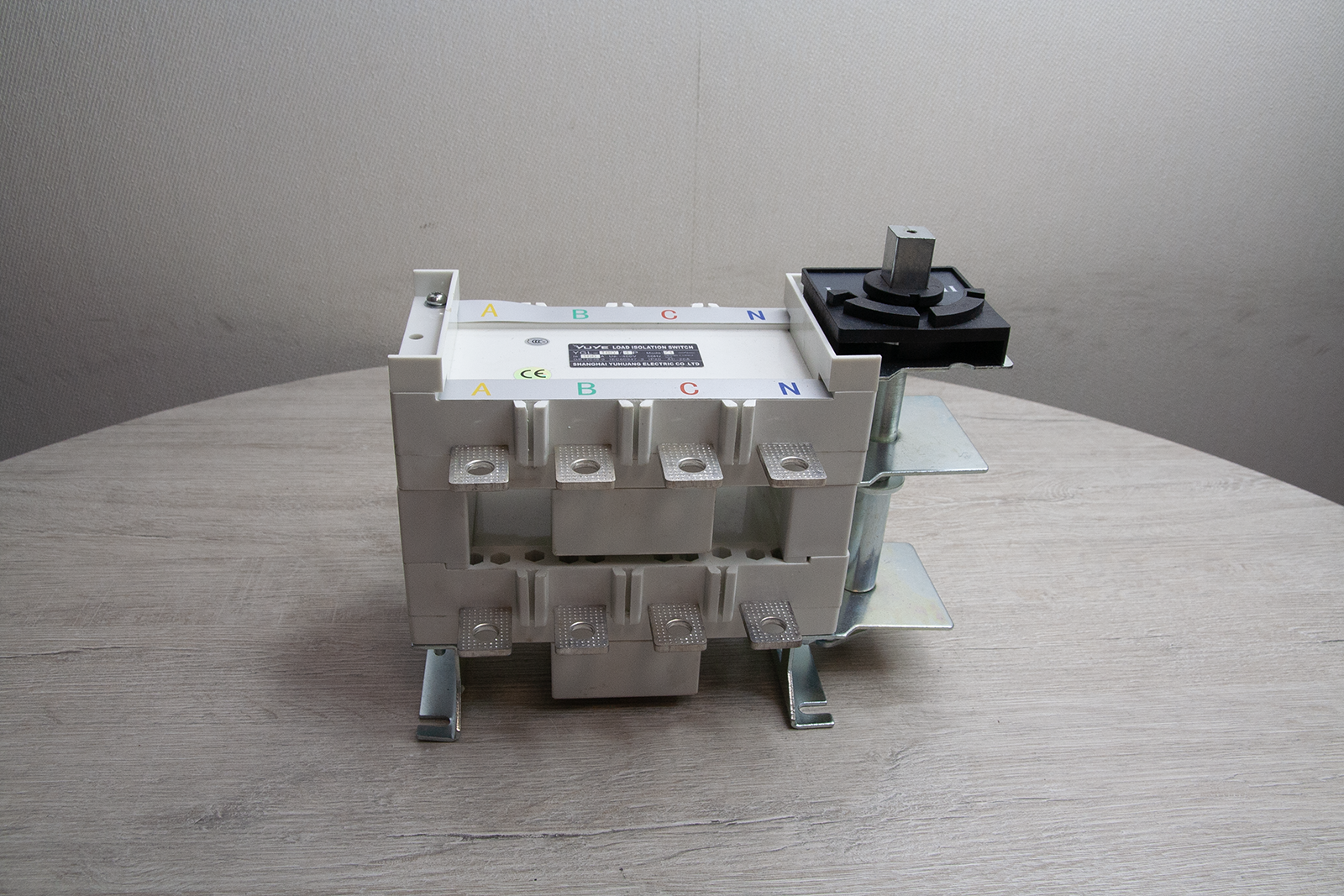

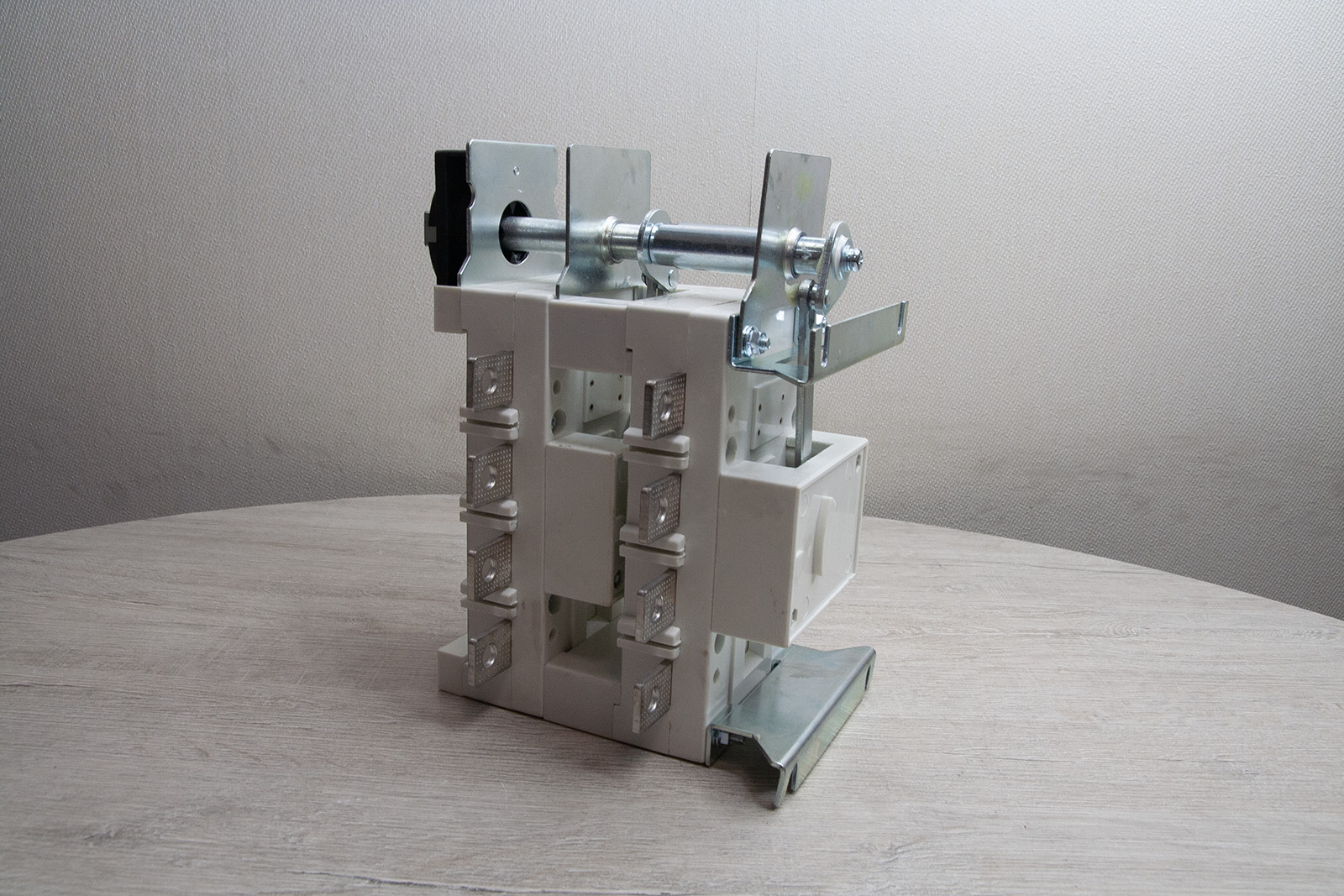

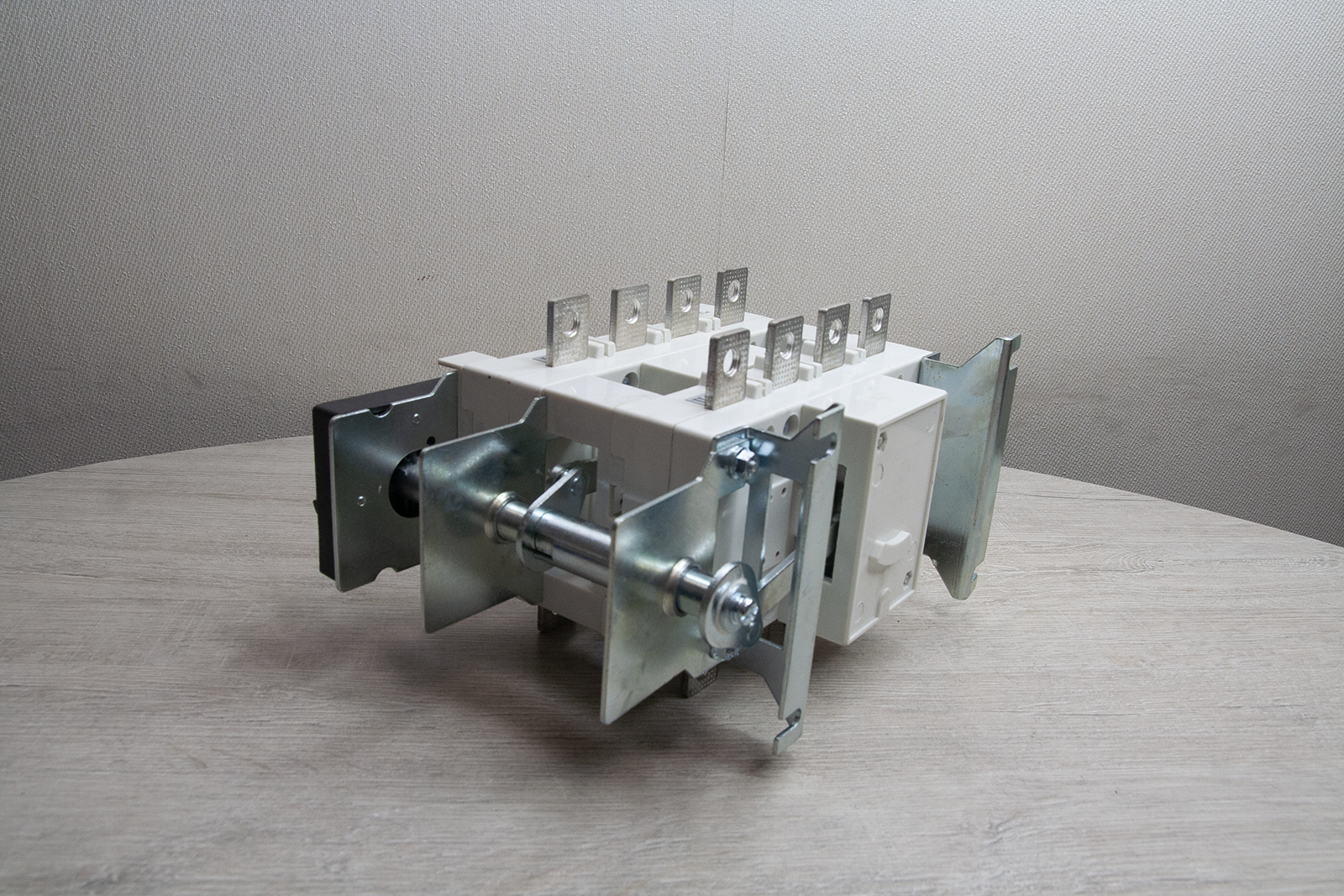

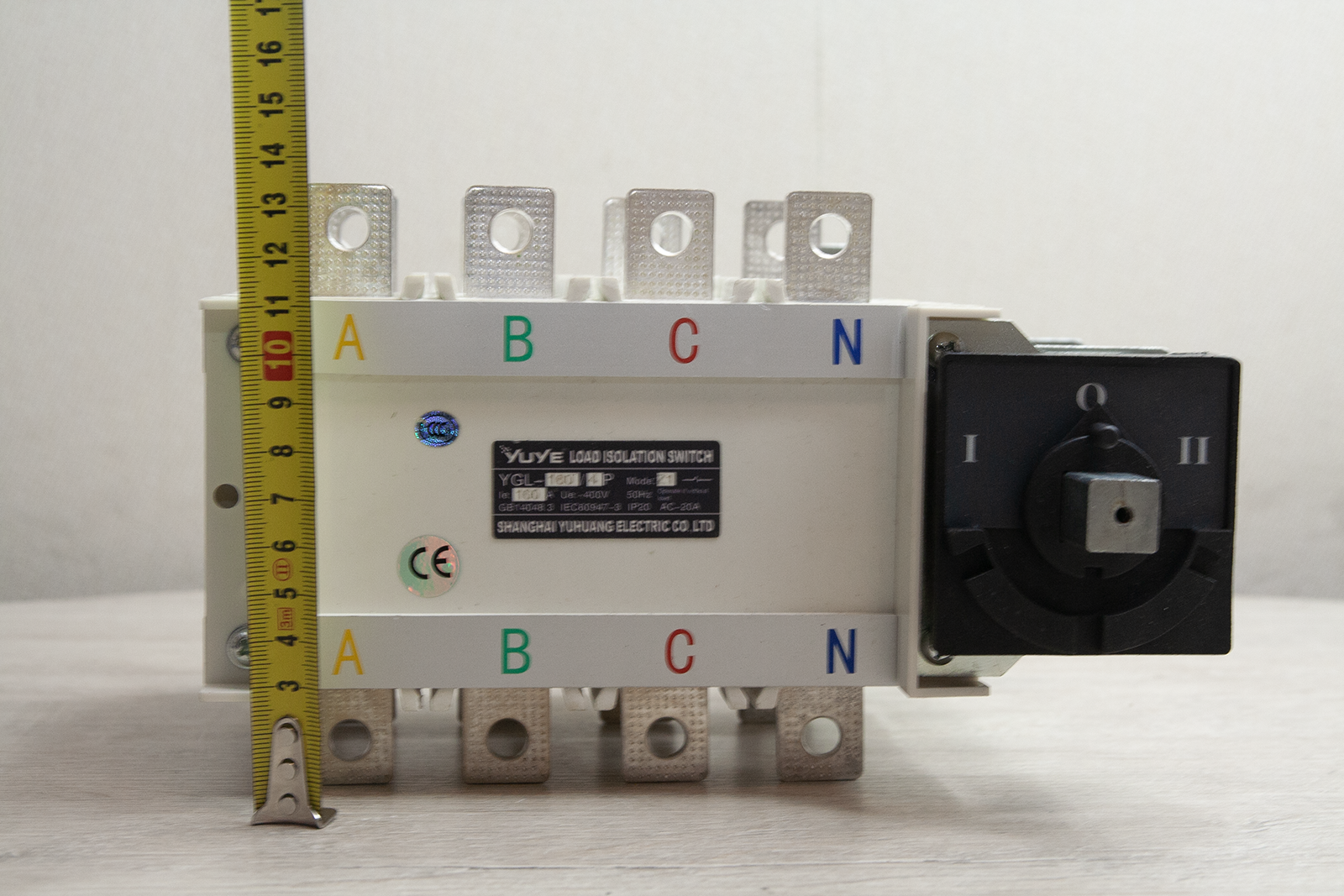

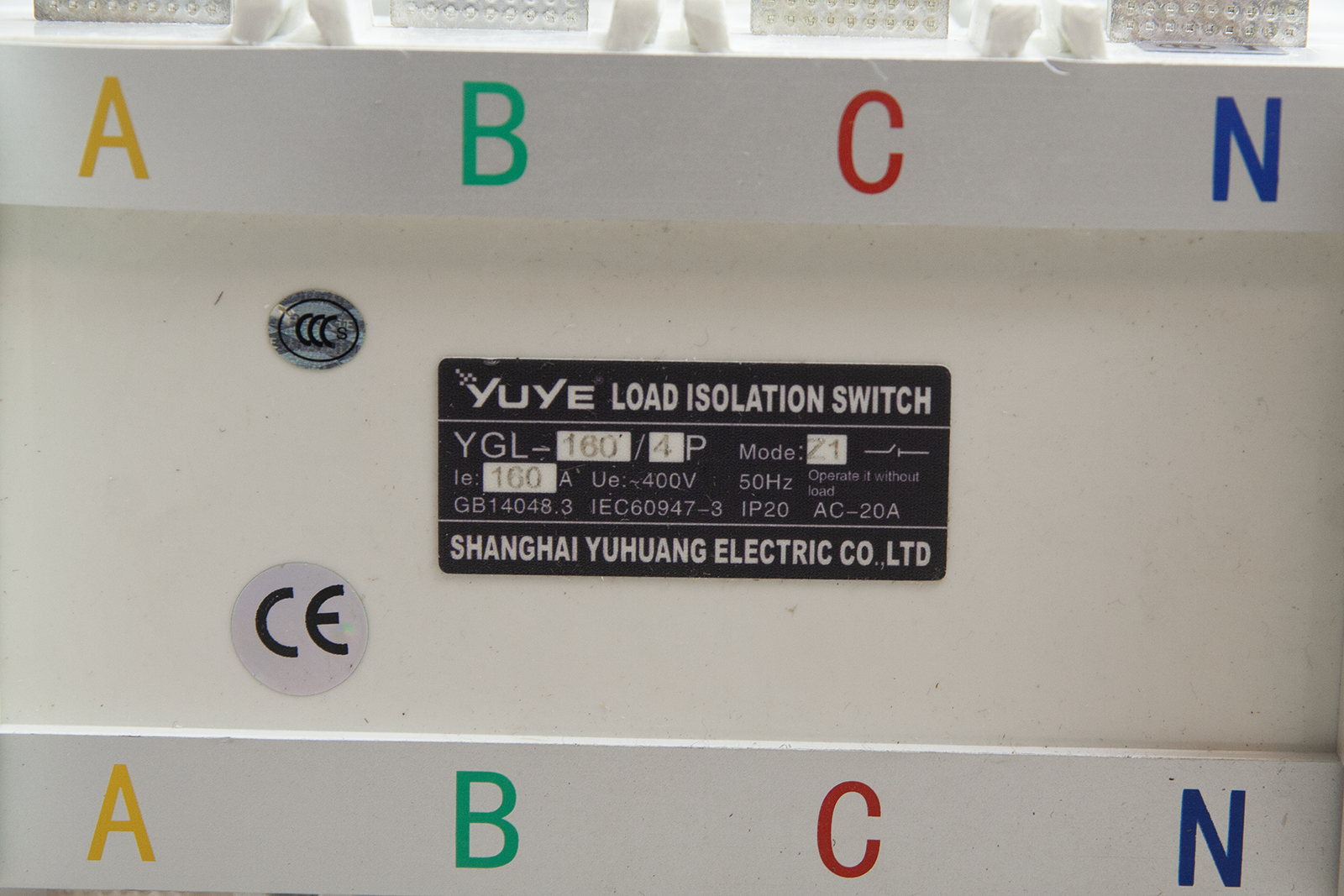

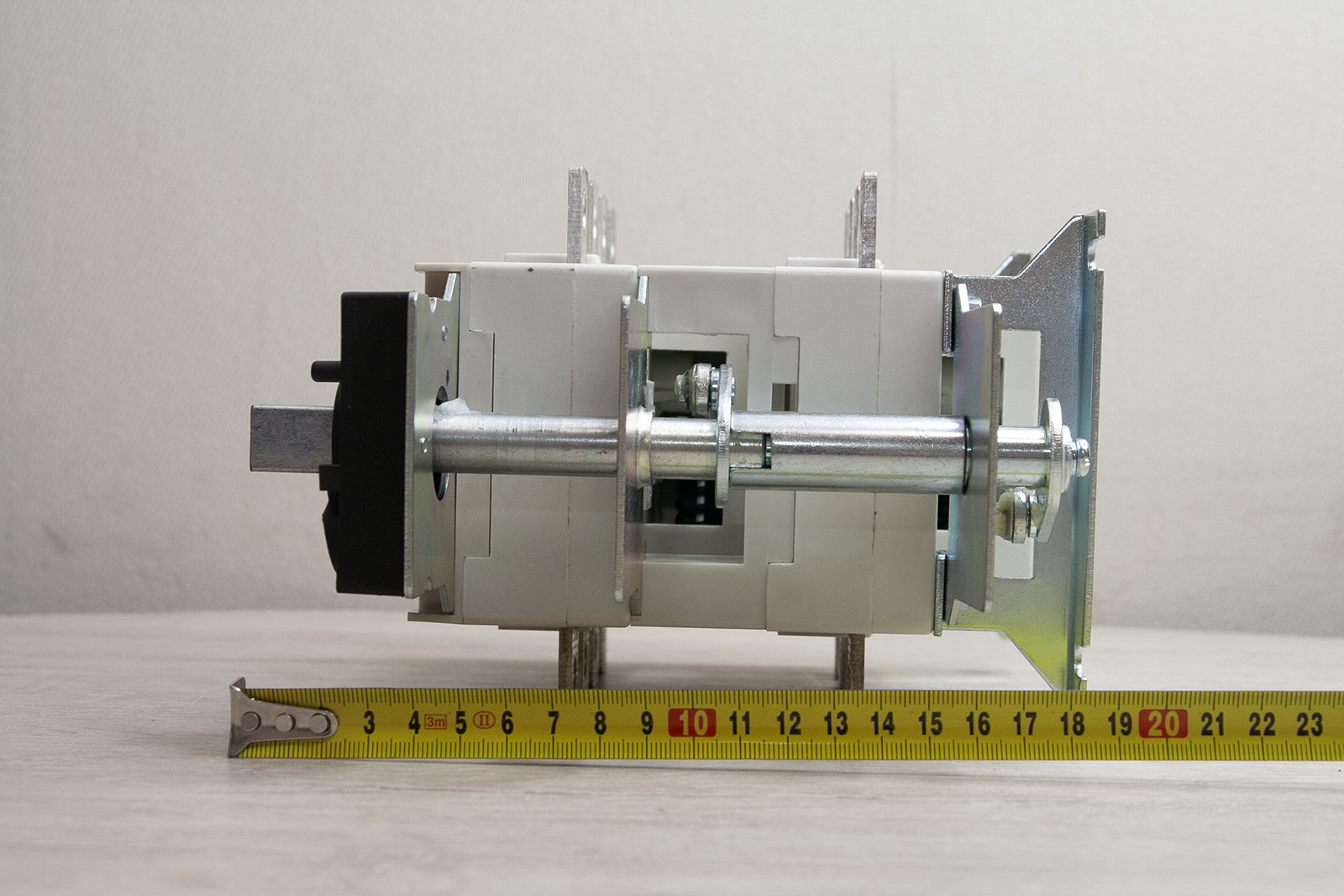

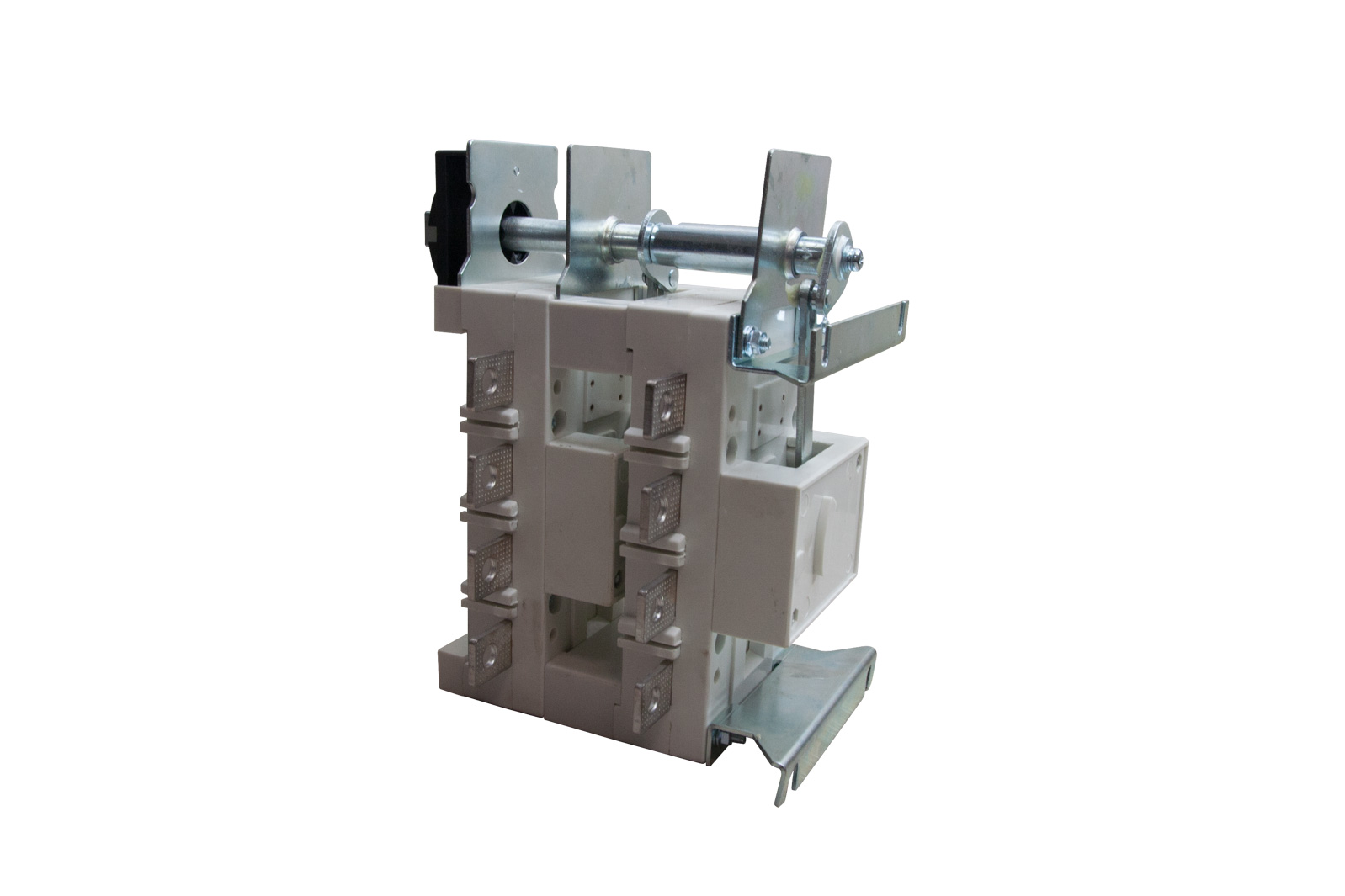

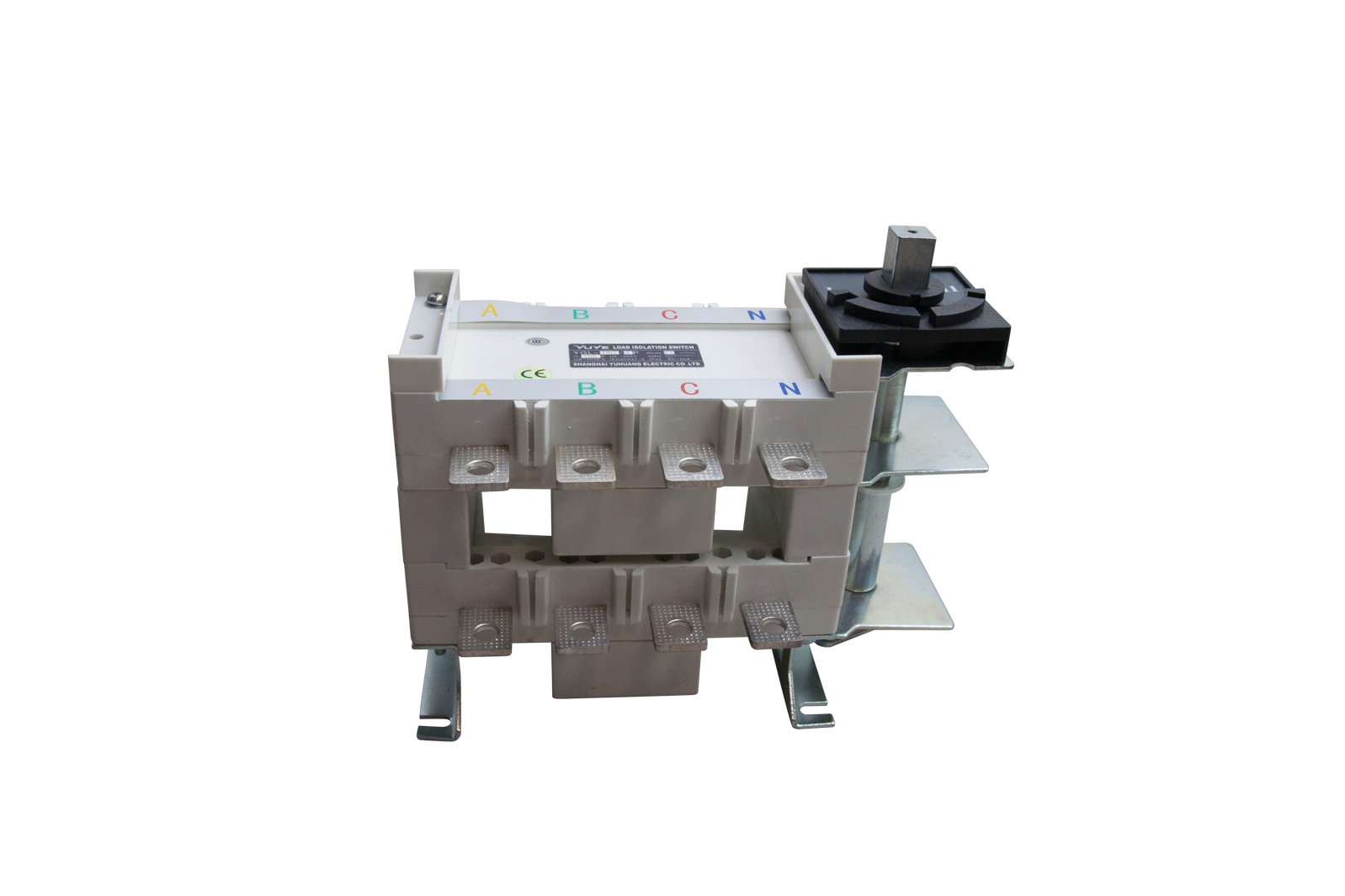

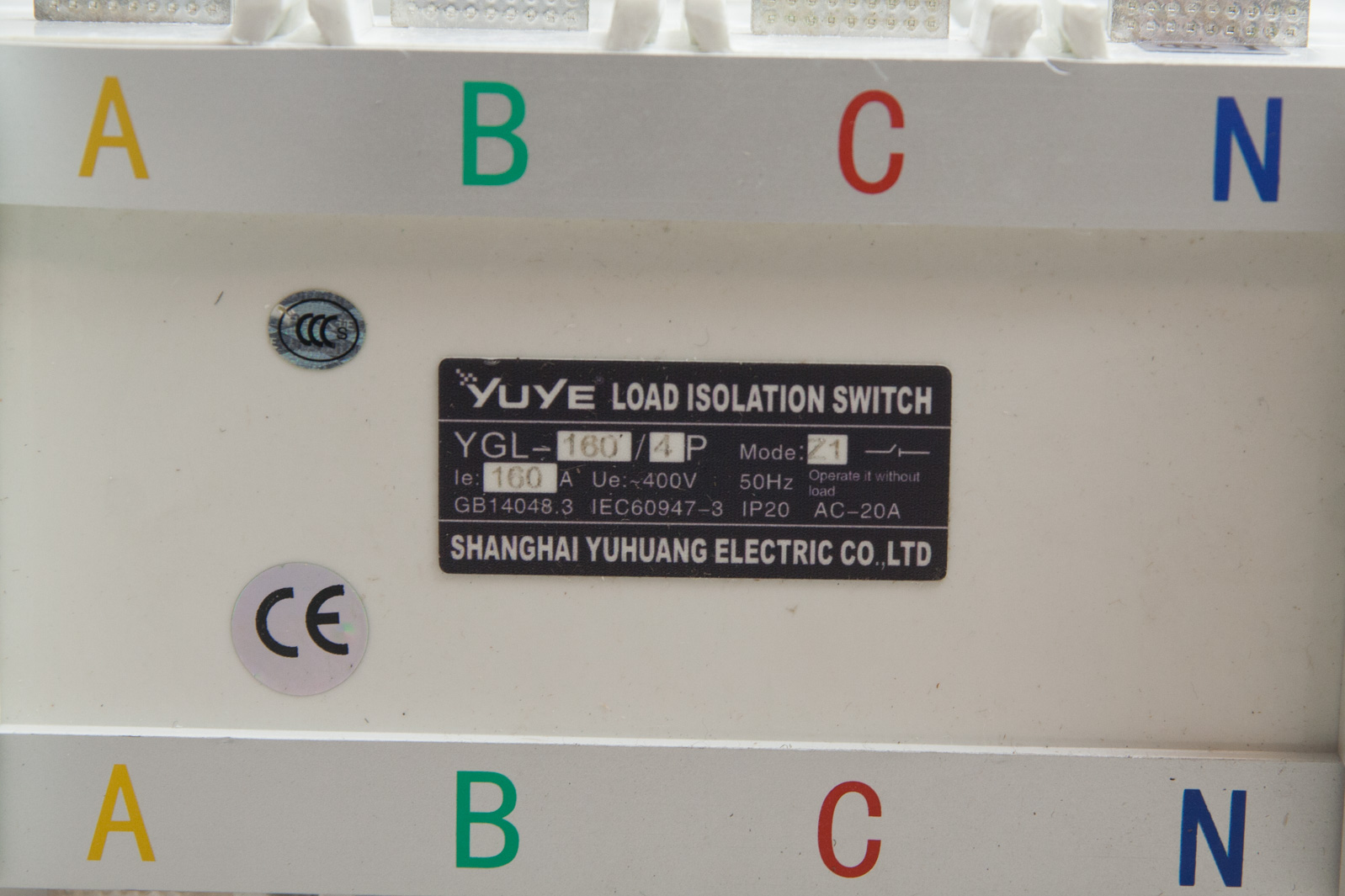

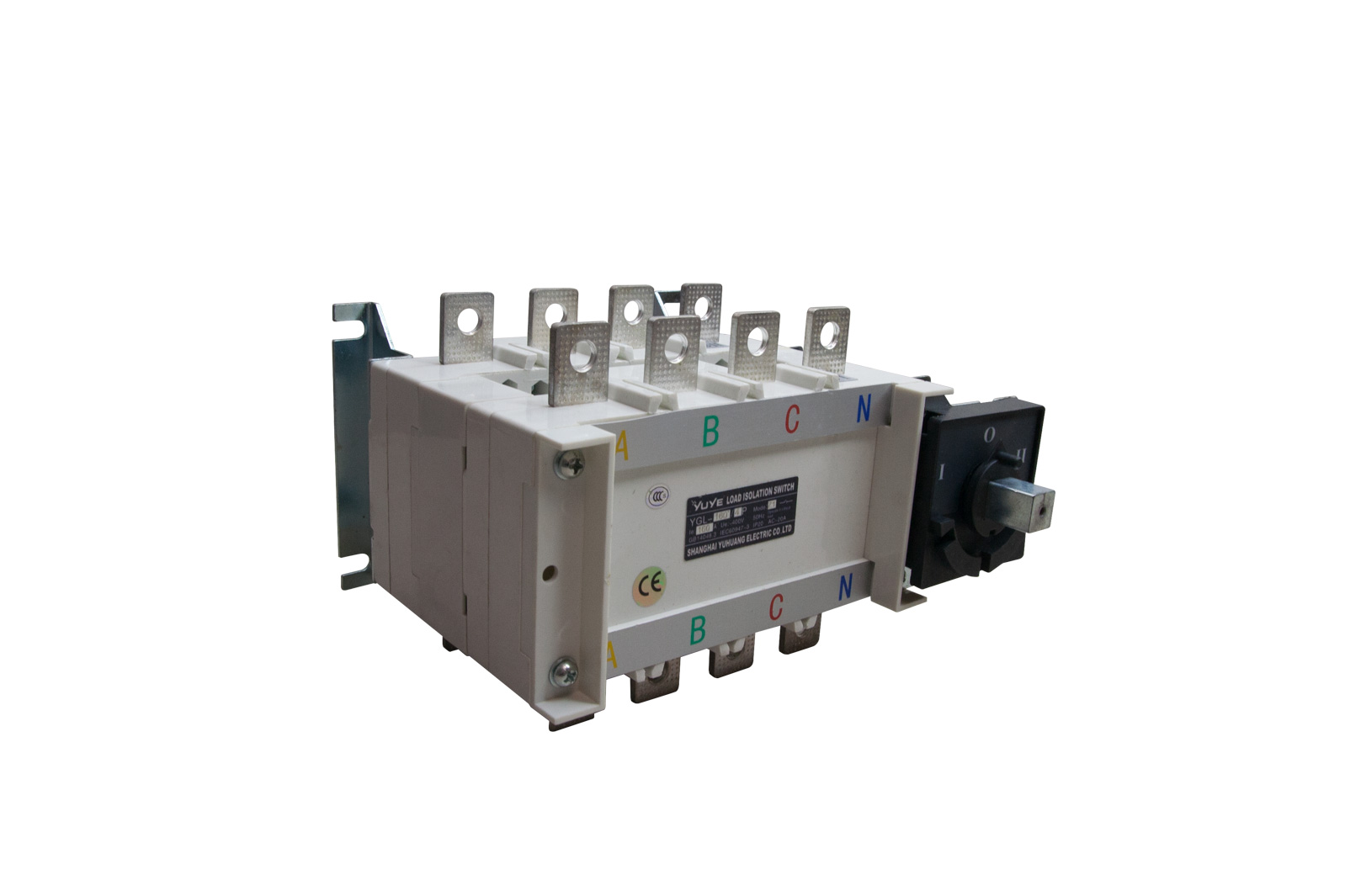

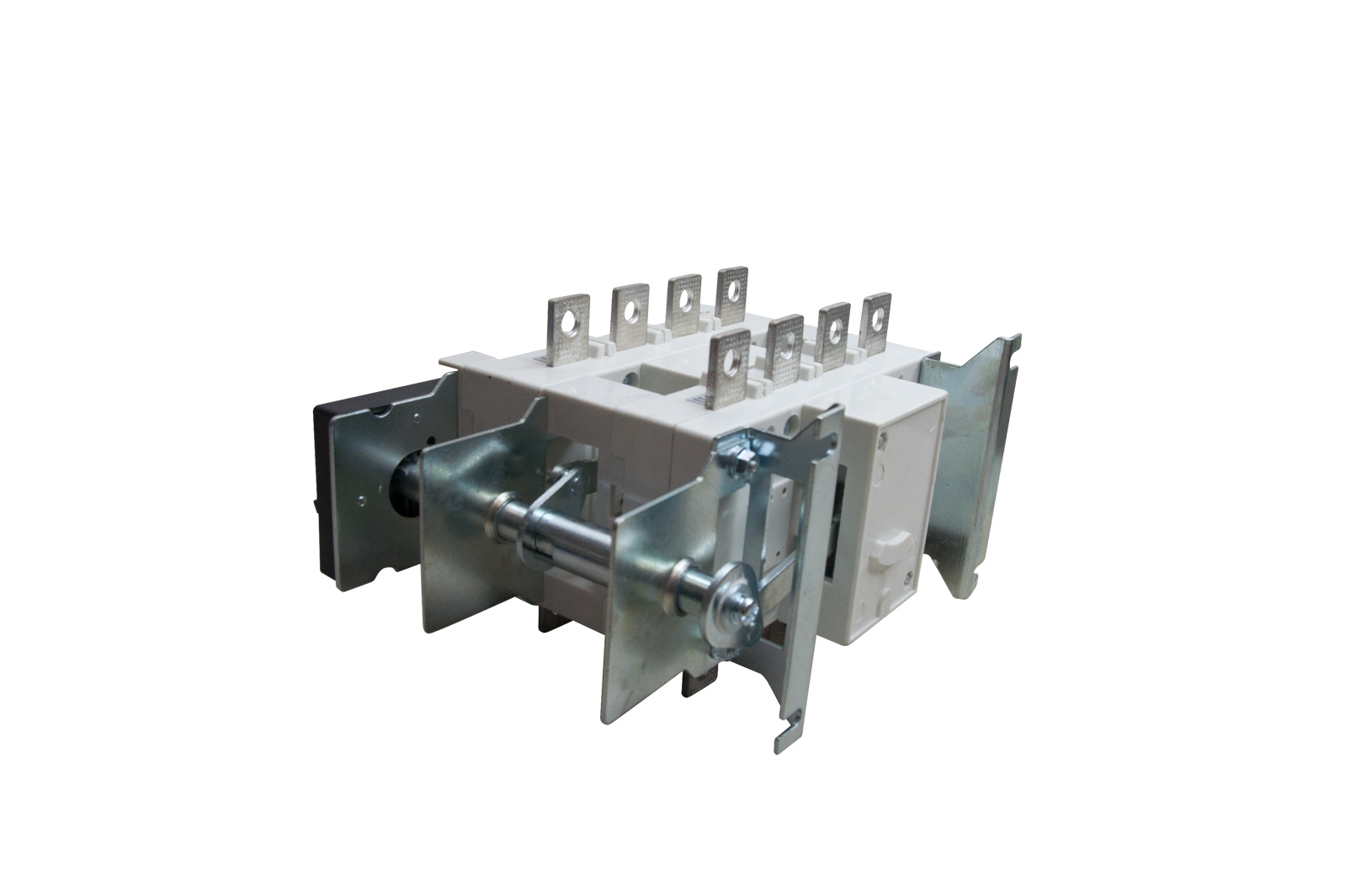

Рубильник реверсивный ручной YGLZ1-160/4P 160А YuYe

Рубильник реверсивный ручной предназначен для организации ручного переключения с основного источника питания на резервный и обратно. Основным источником электропитания в большинстве случаев является стационарная электросеть, резервным может выступать генератор или альтернативный источник электроэнергии. Напряжение от источников электроэнергии подается на реверсивный переключатель, с помощью которого можно быстро выбрать необходимый источник электрической энергии и безопасно подключить его к потребителям.

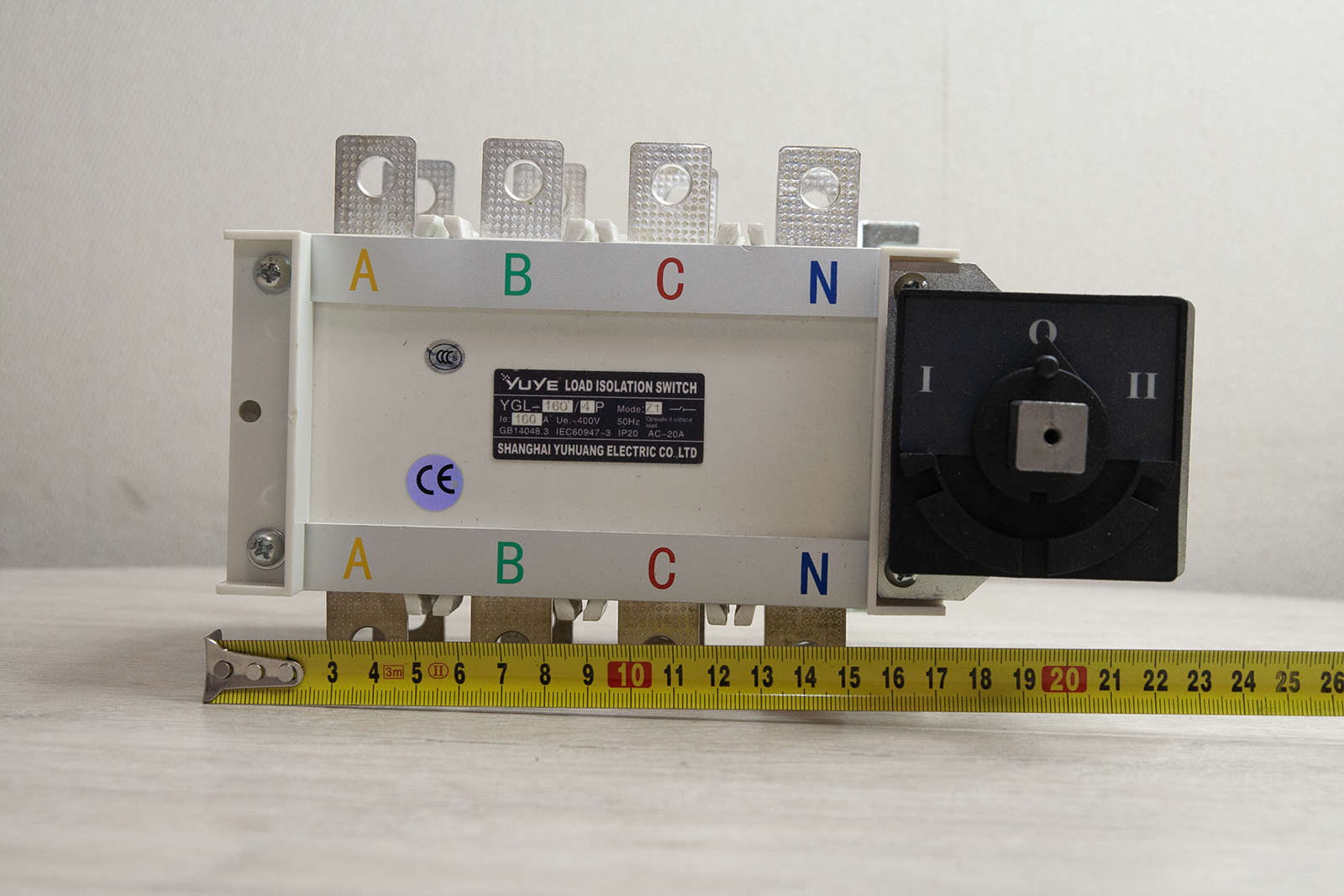

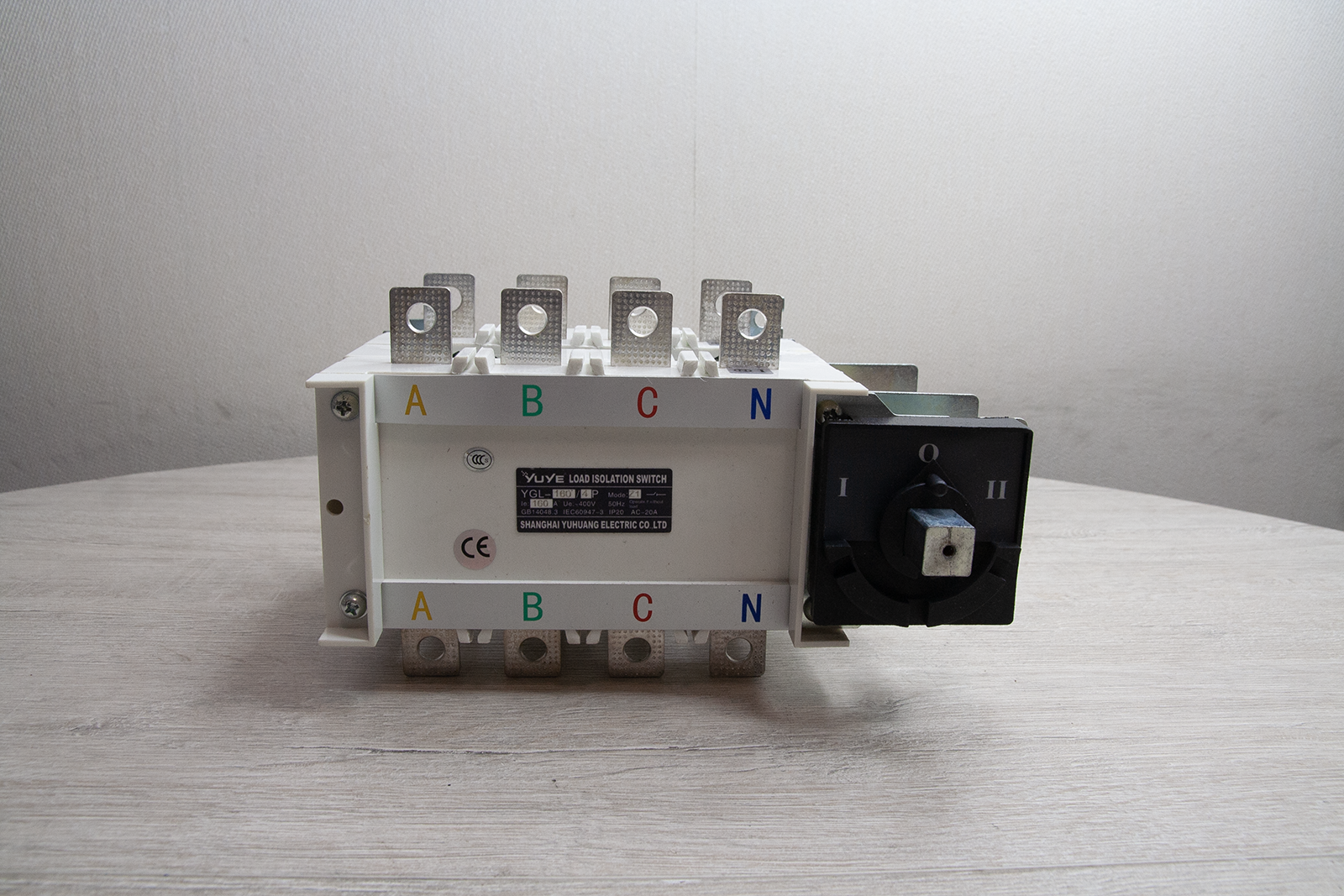

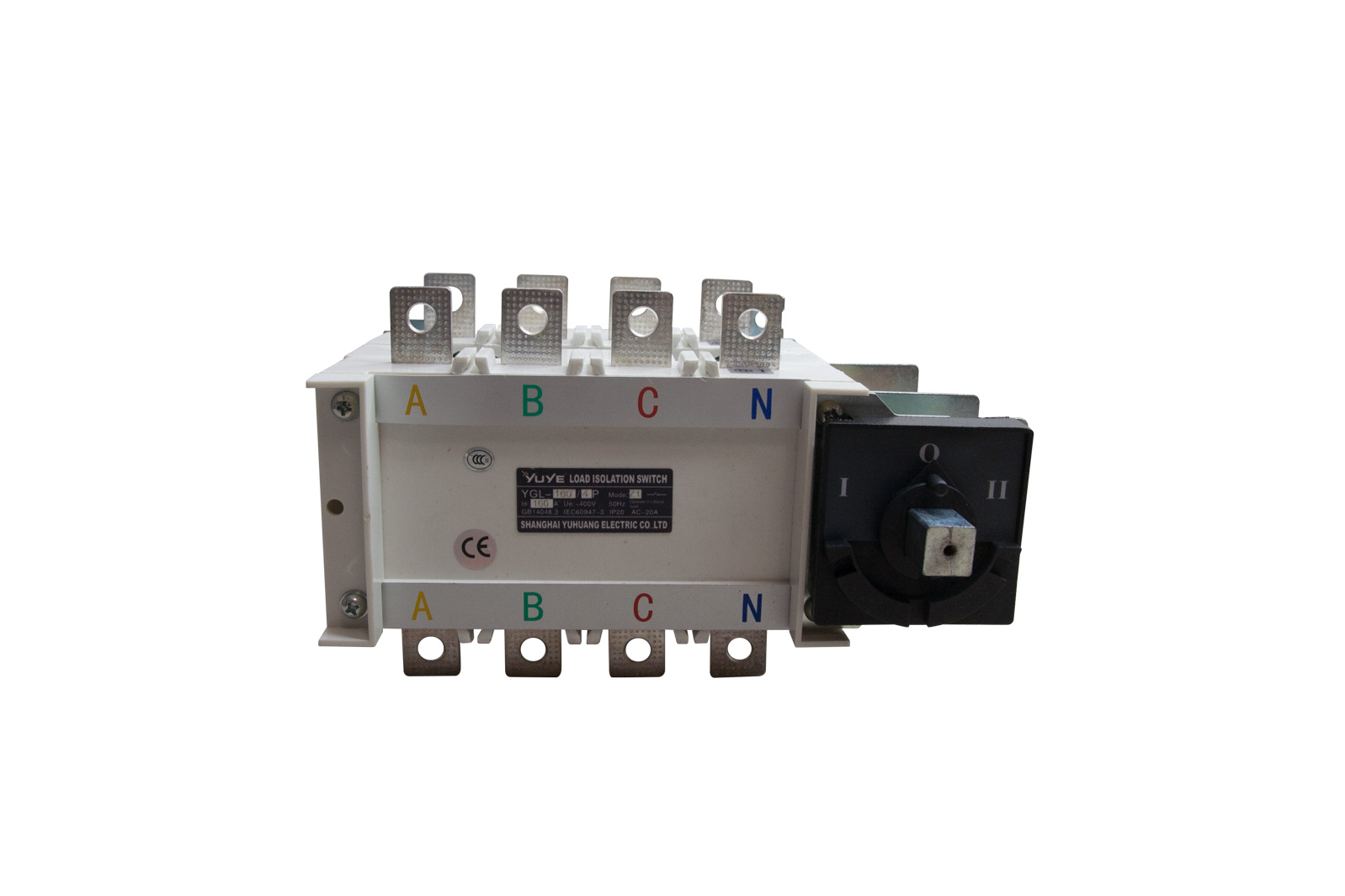

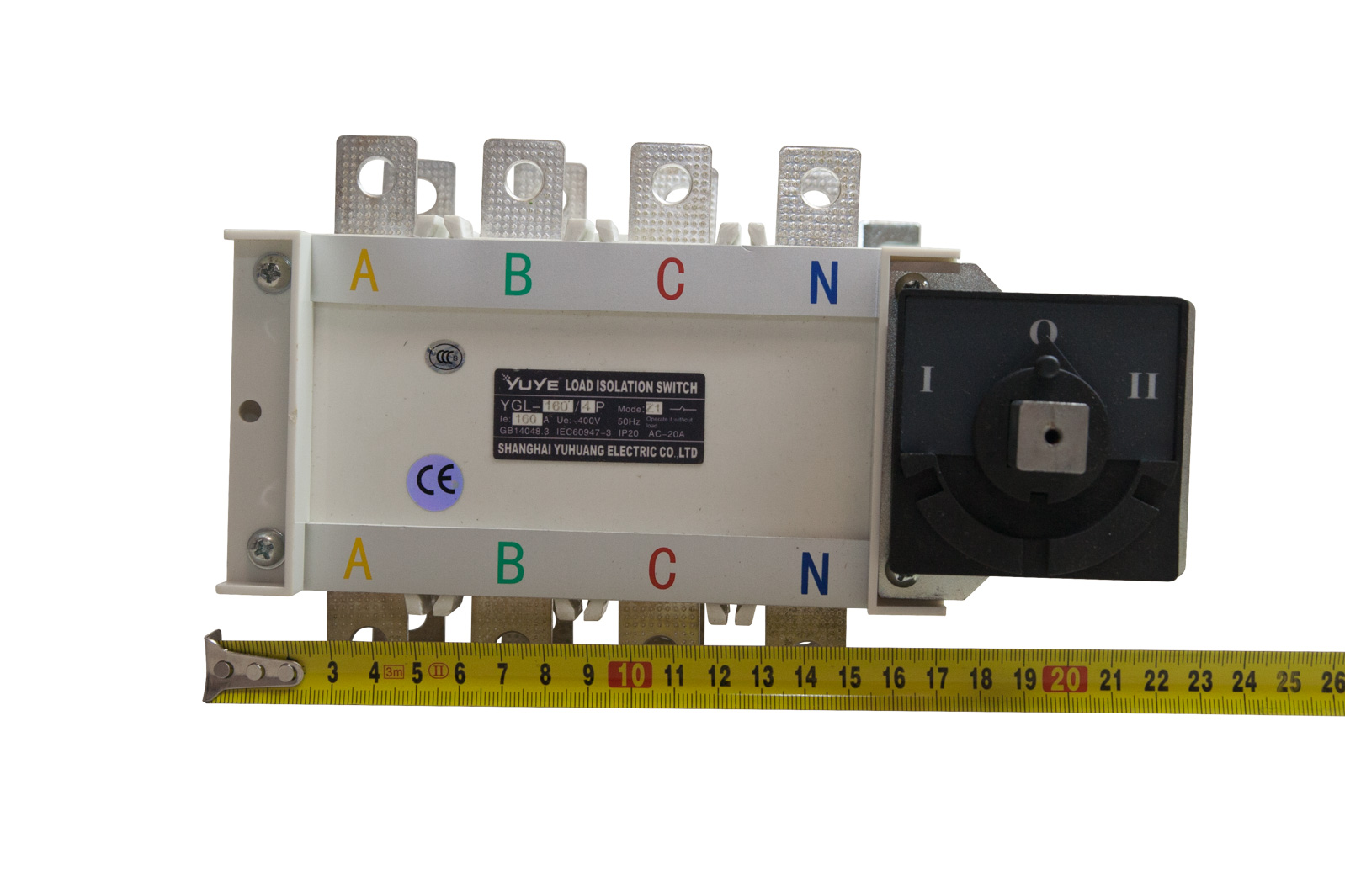

Переключатель имеет три фиксированных положения рукоятки:

• I ON – включен левый полюс рубильника, при этом правый отключен.
• О OFF – отключено всё (оба ввода).
• II ON – включен правый полюс рубильника, при этом левый отключен.

Устройство не допускает возможности одновременного включения двух источников на одну нагрузку.

Реверсивные рубильники ручного переключения находят свое применение на объектах, где часто происходят перебои с питанием от поставщика электроэнергии и используется дизельный генератор, как резервный источник. Данные устройства обеспечивают безопасность работы сети с резервированием и защиту оборудования и имущества от перегрузок.

Условия применения реверсивного рубильника:

• Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 ч.
• Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С относительная влажность допускается 90%, однако следует учитывать выпадение конденсата при изменении температуры.
• Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей.
• Место установки ATS должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля. · Допустимый угол наклона рубильника ±23°.
• Класс защиты: IP20.
• Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ.
