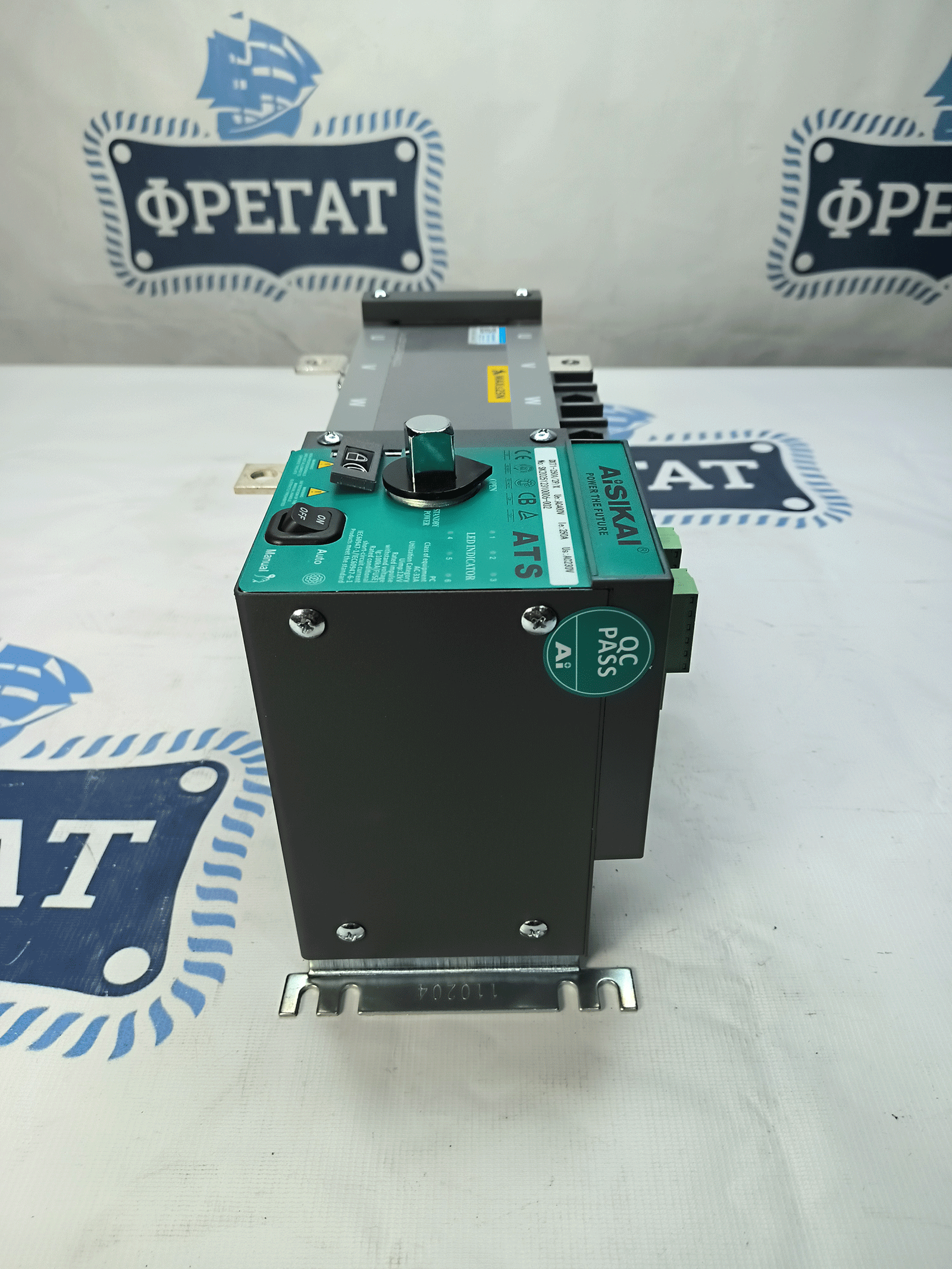

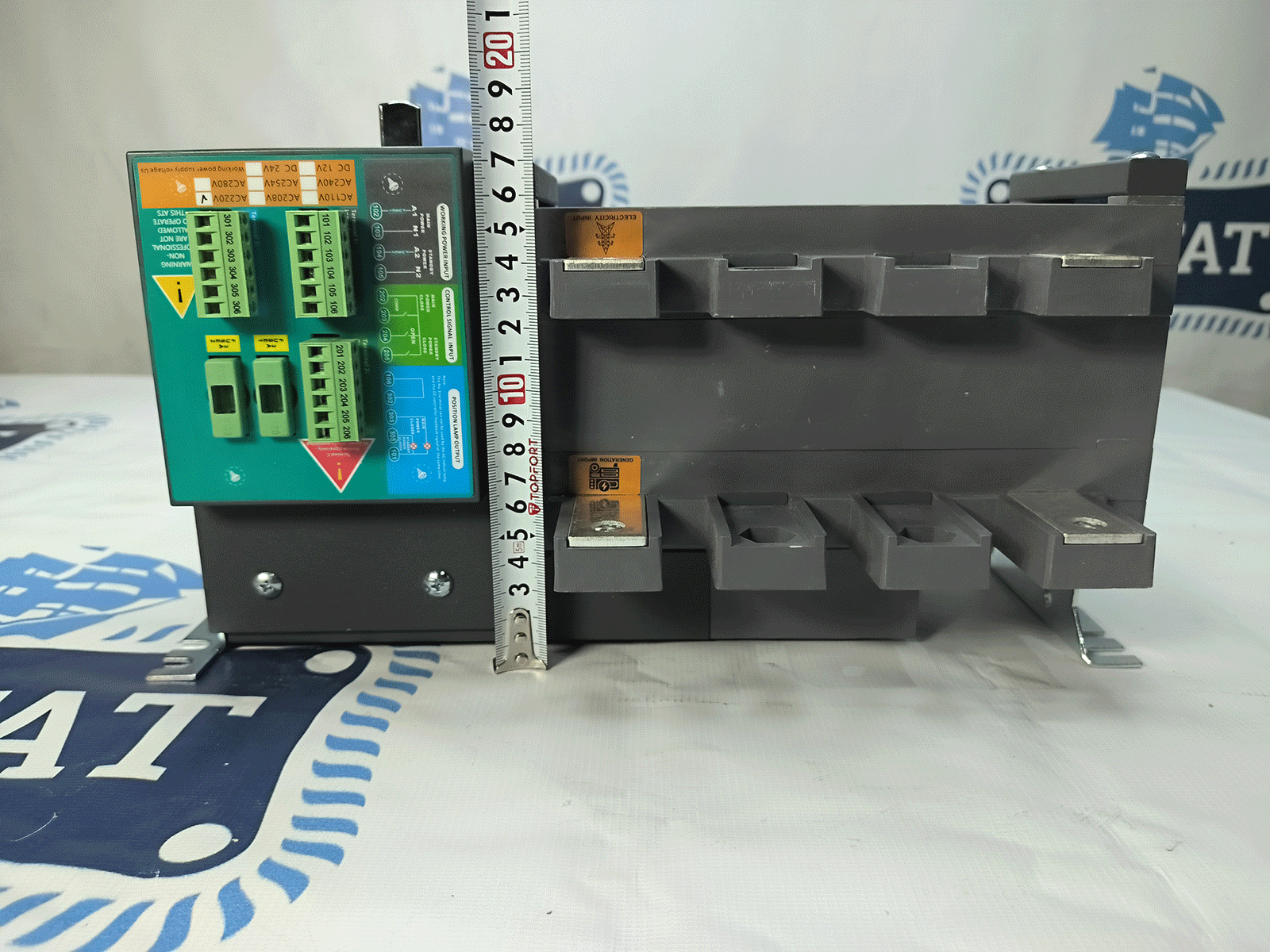

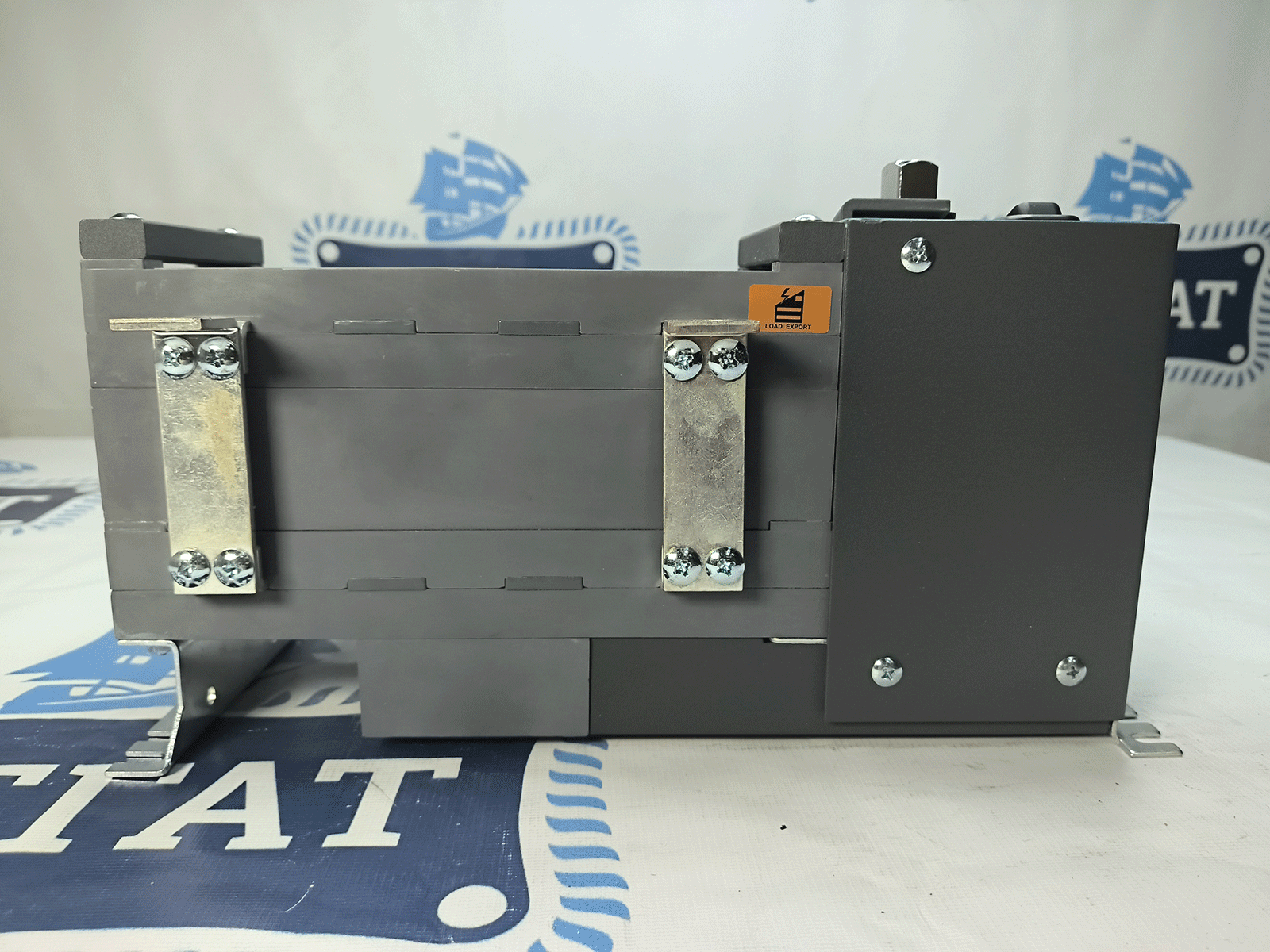

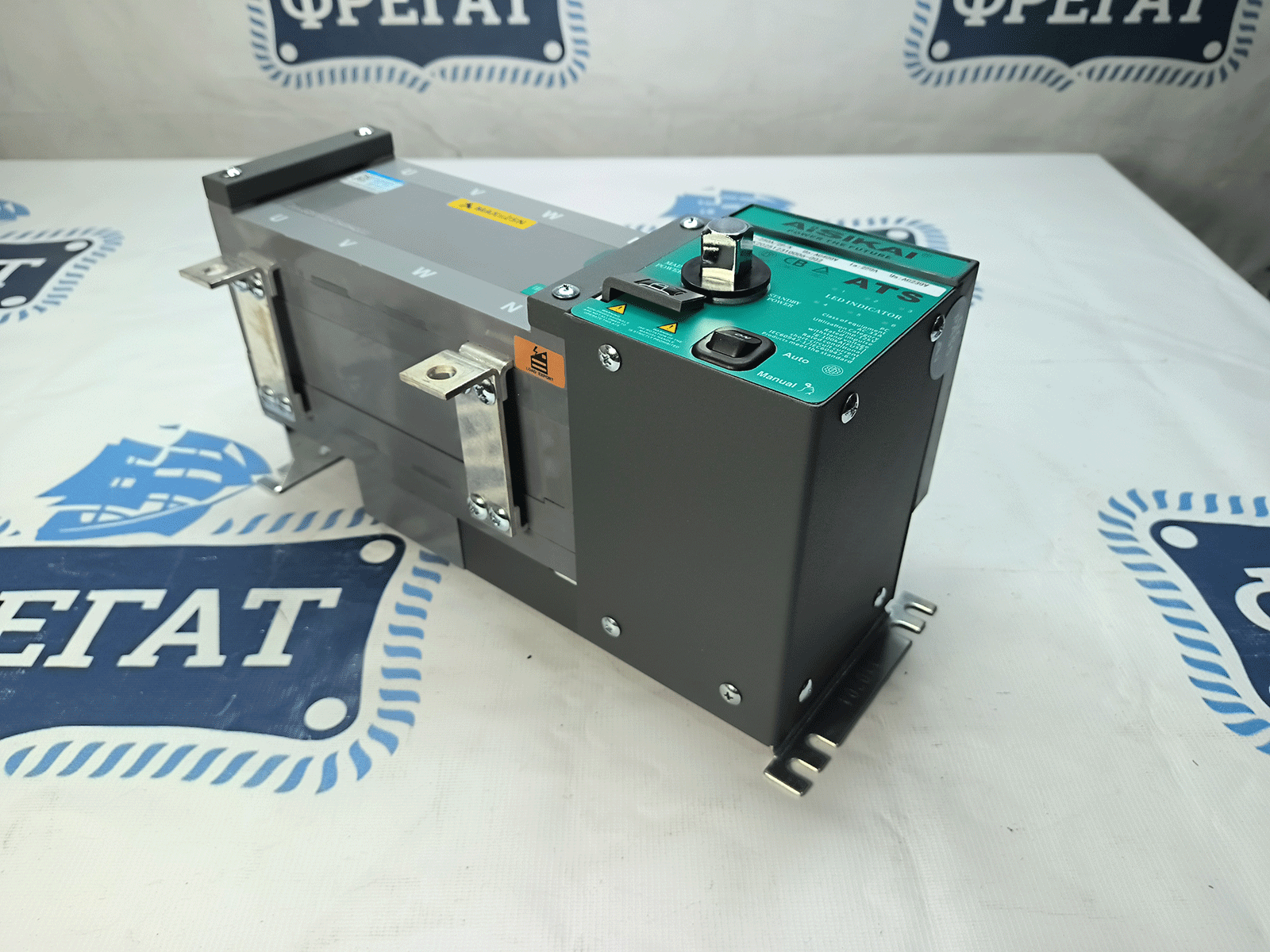

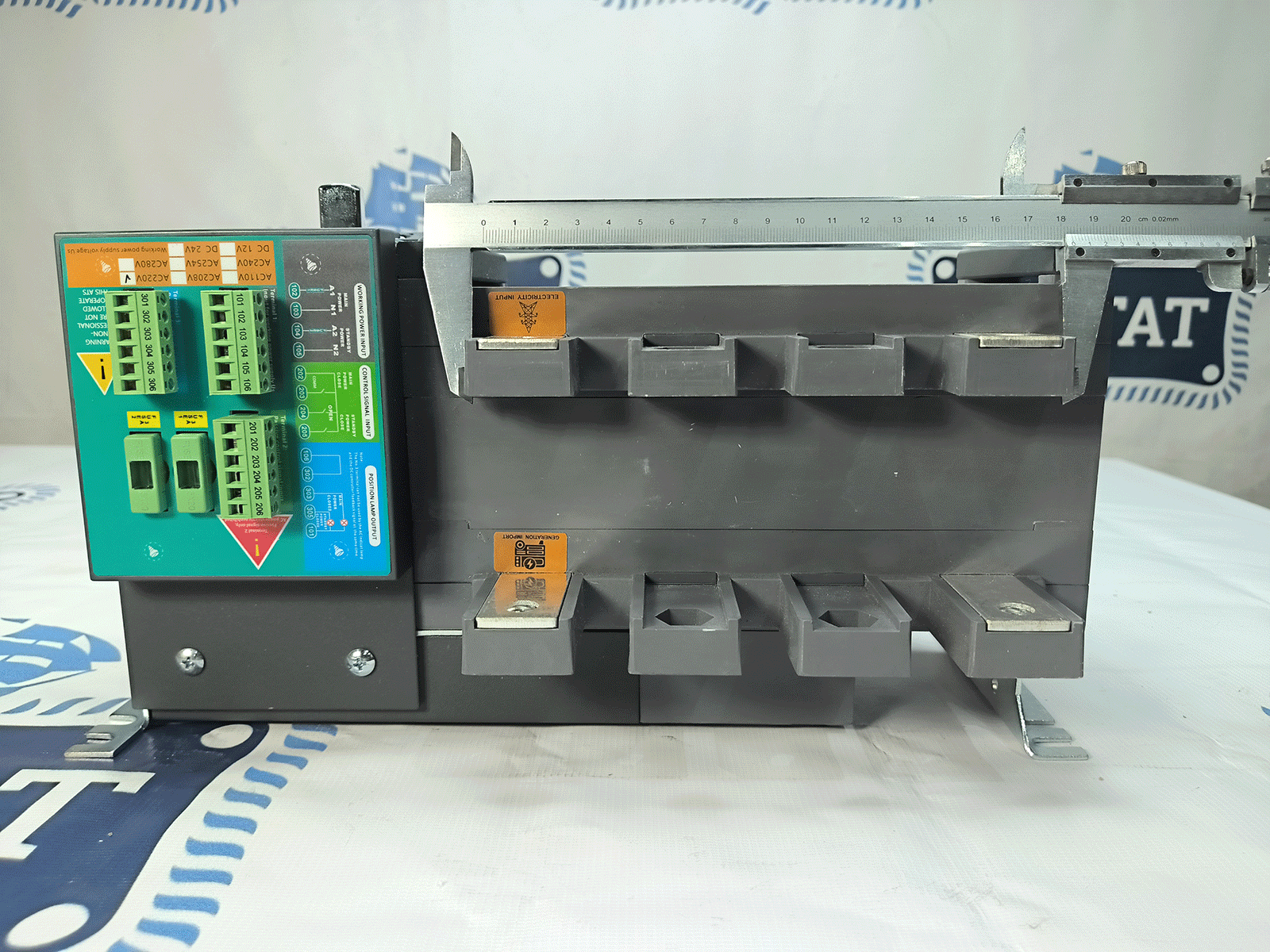

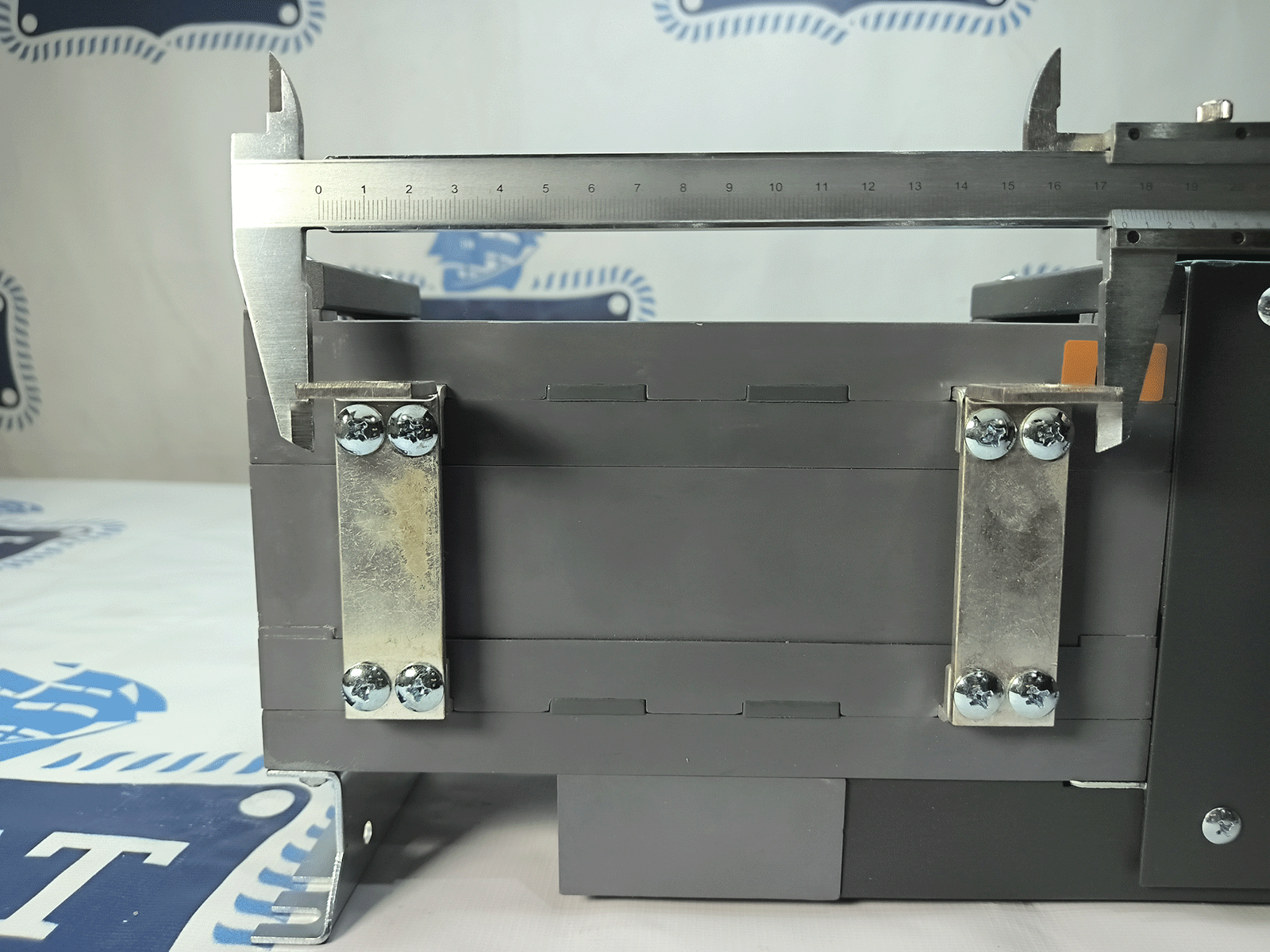

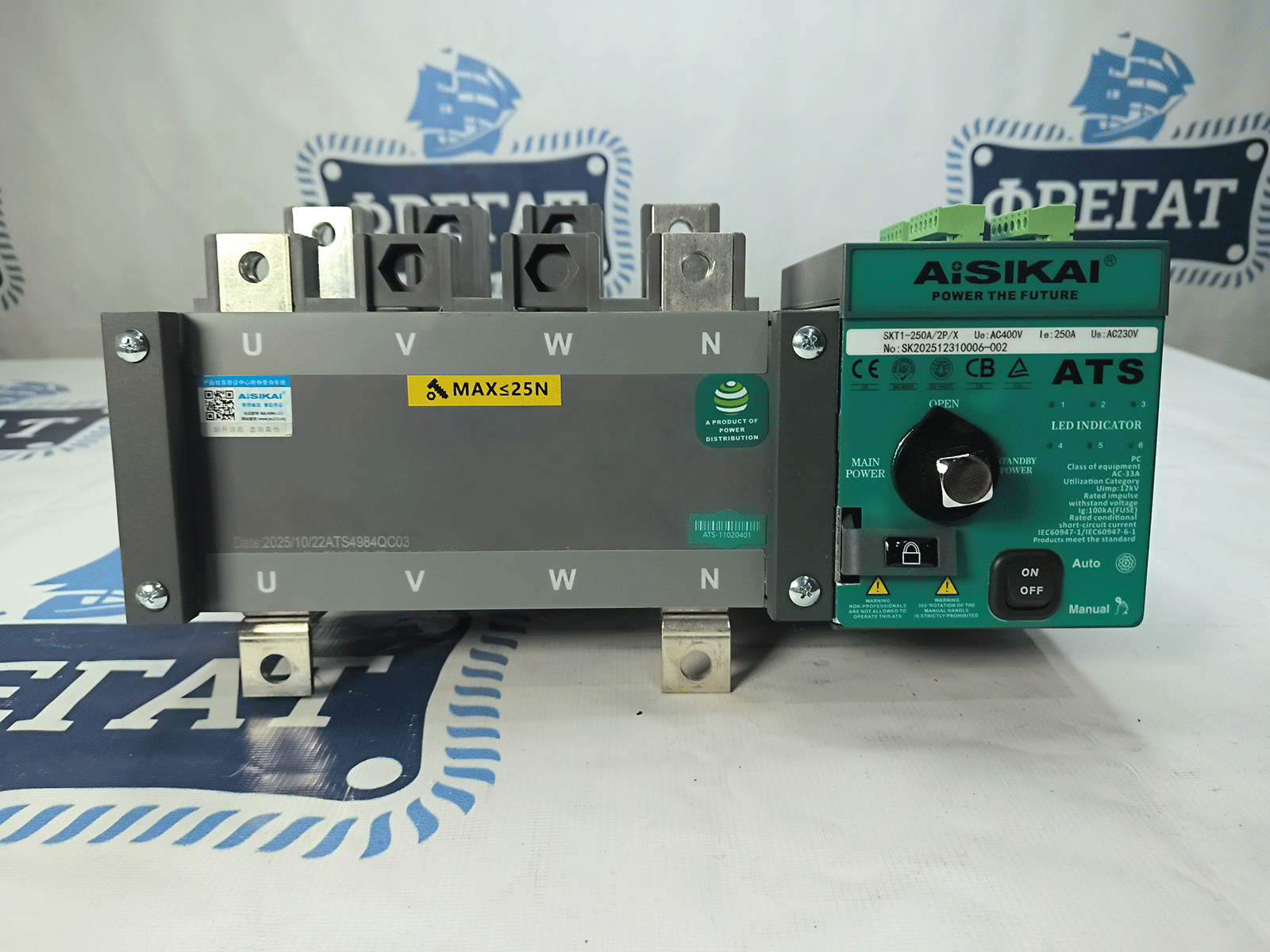

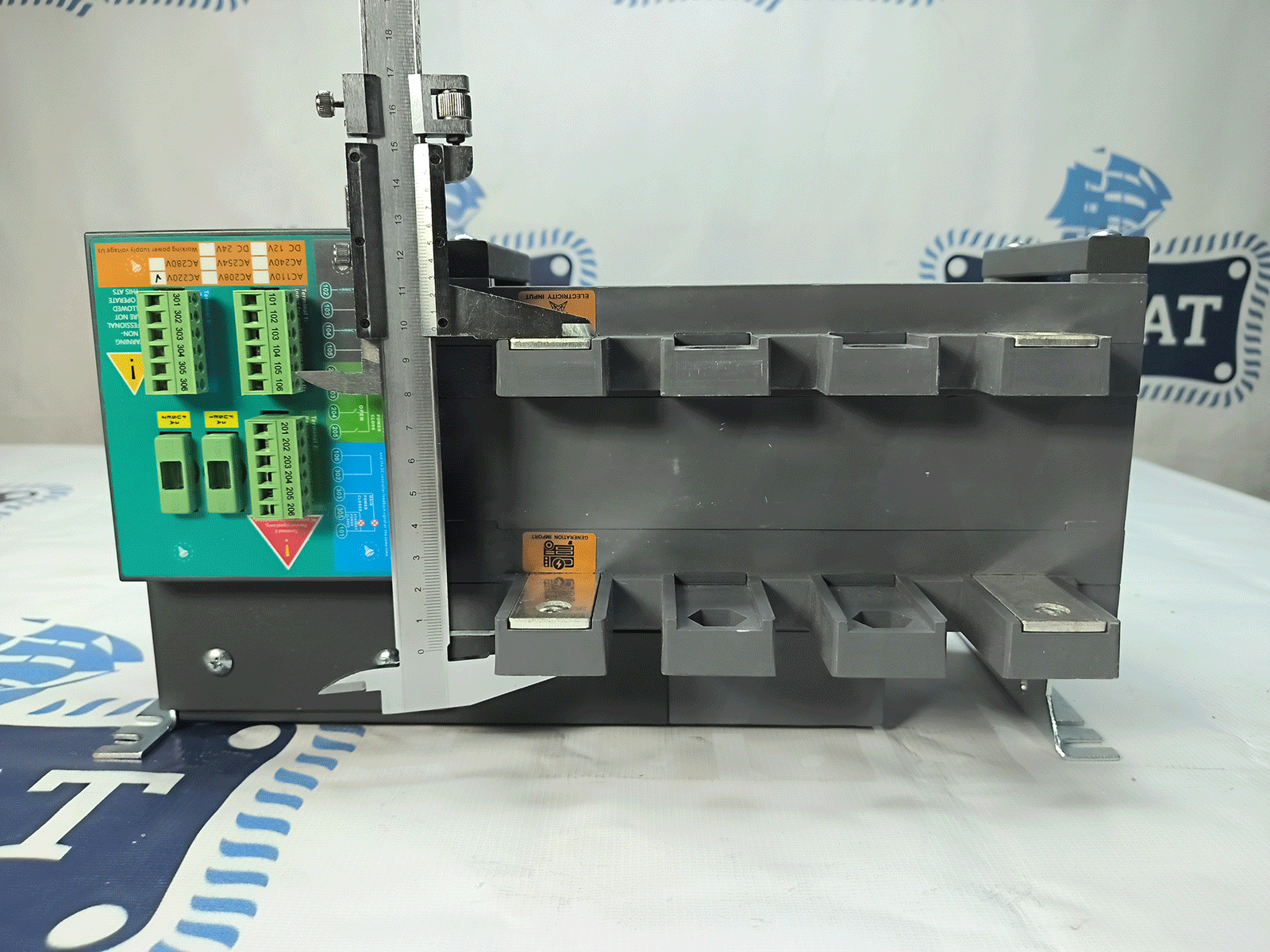

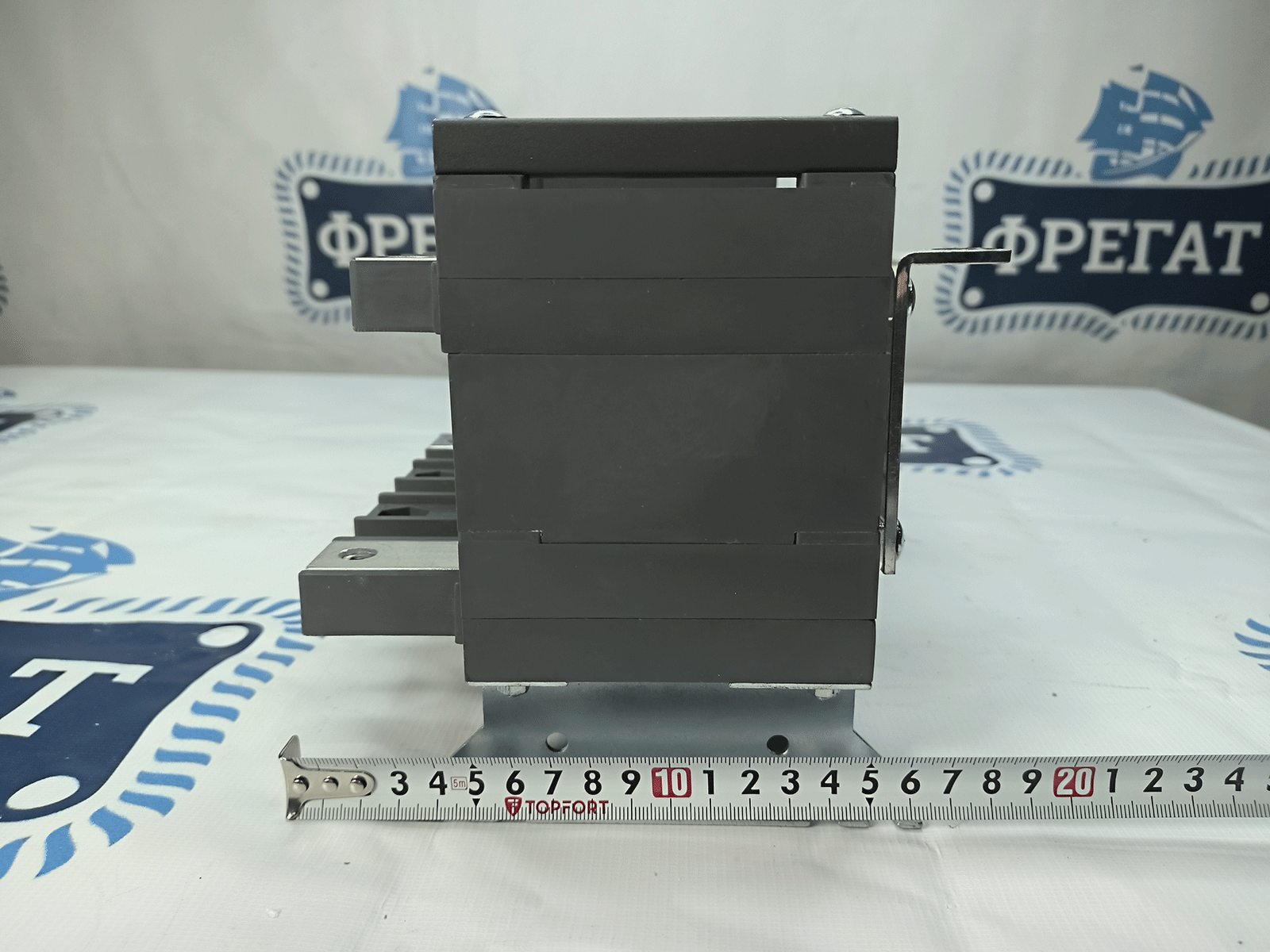

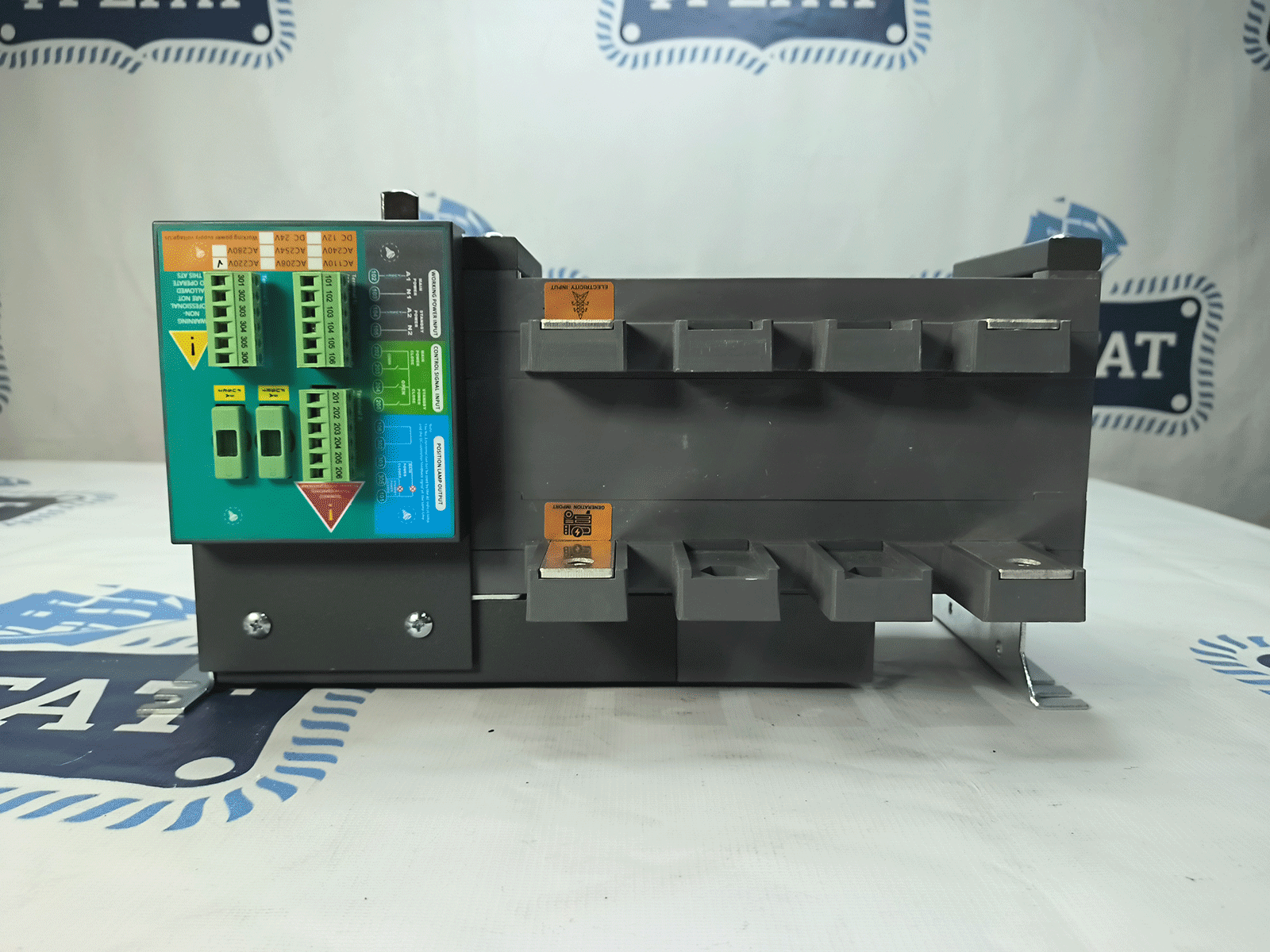

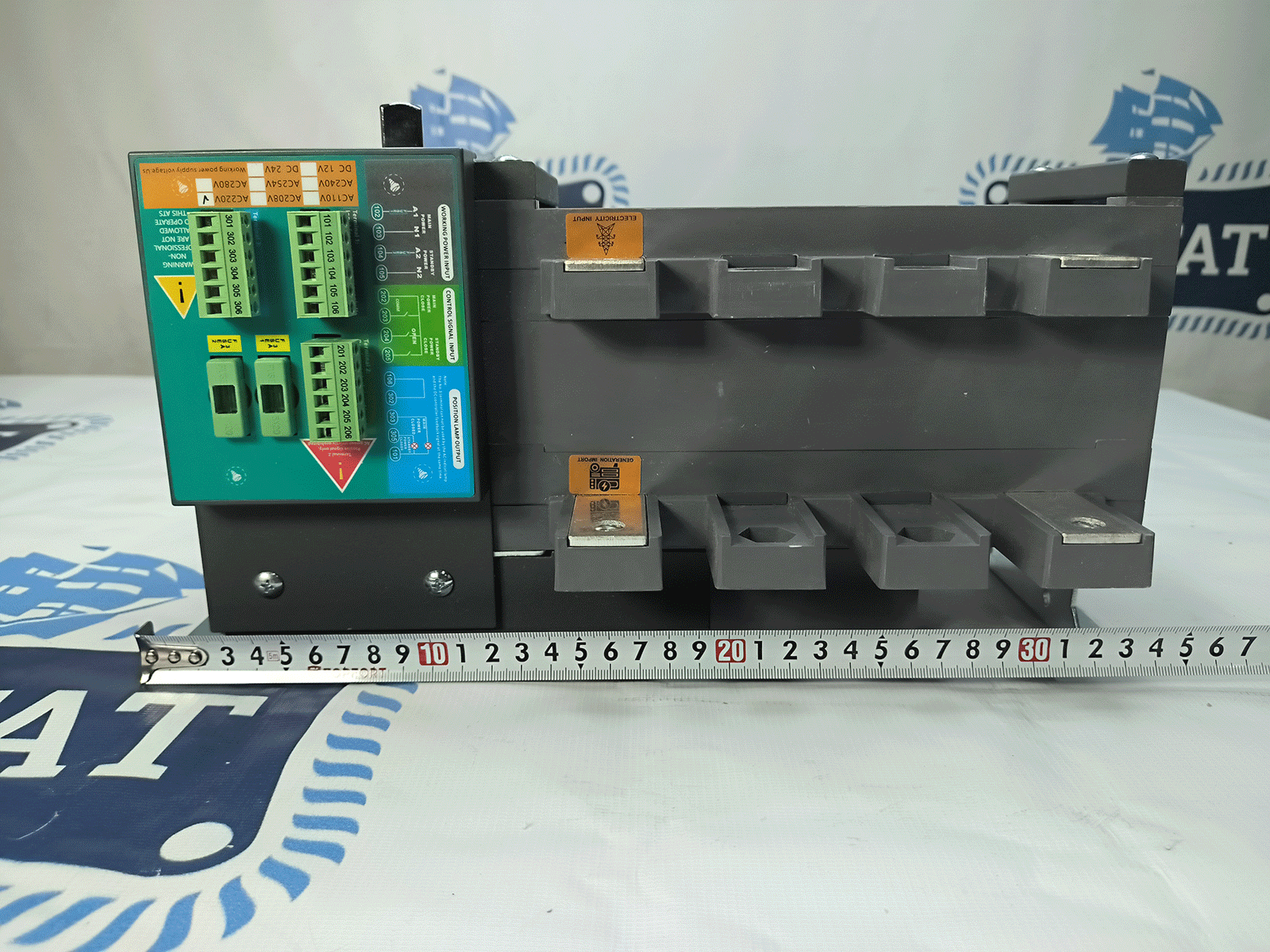

Рубильник реверсивный автоматический SKT1-250A/4P Aisikai

Реверсивные или перекидные рубильники – один из самых популярных типов переключателей нагрузки. Это устройства, которые работают в ручном или автоматическом режиме. Реверсивные рубильники предназначены для переключения с основного источника электропитания на резервный (например, генератор) и обратно, что обеспечивает бесперебойную подачу электроэнергии в сети. Особенность перекидных рубильников состоит в том, что переключение происходит с разрывом цепи, это гарантирует защиту потребителя от резкого перепада напряжения и силы тока в момент переключения, а также исключает короткое замыкание при соединении 2-х разных источников электроэнергии.

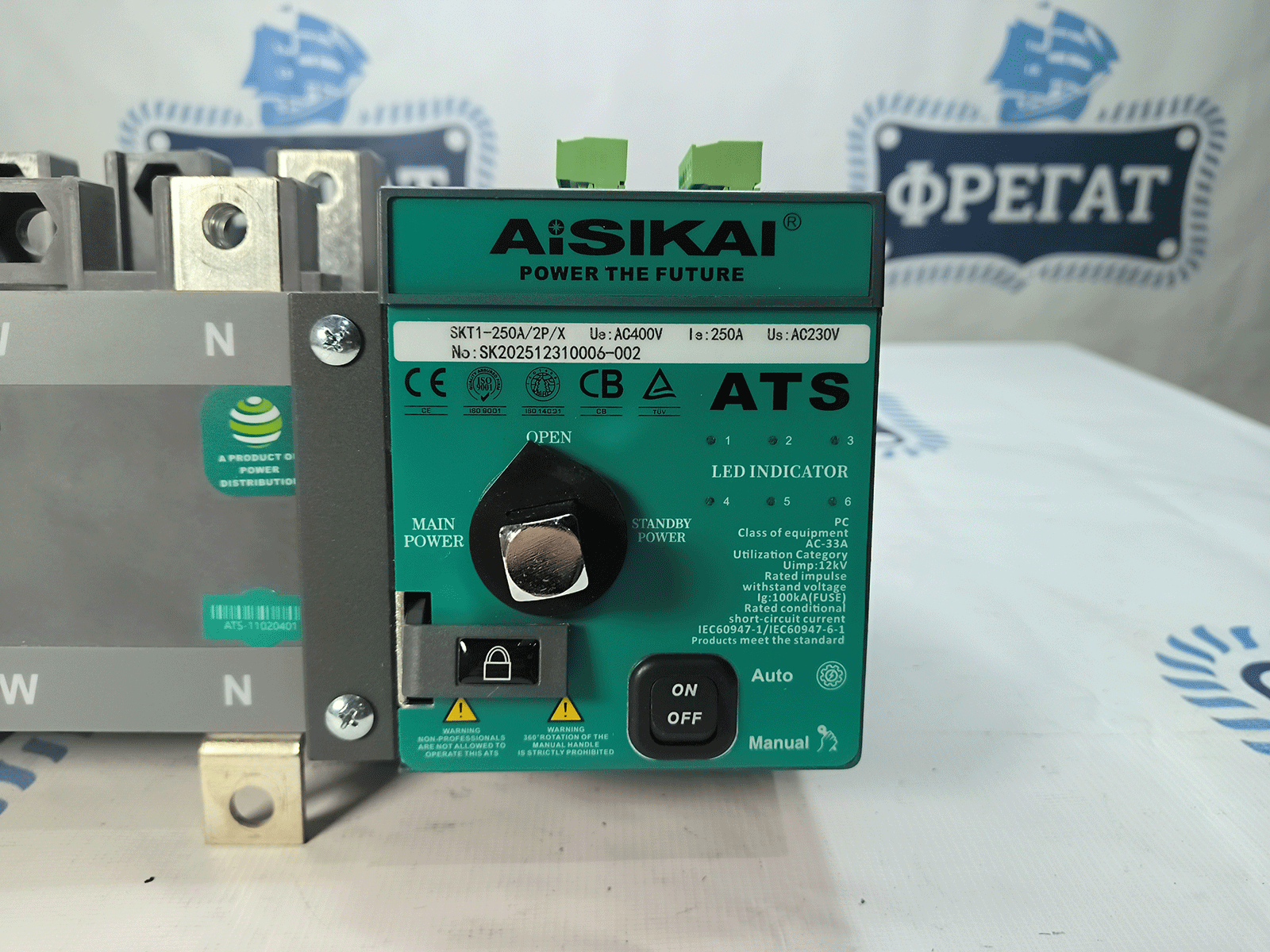

Переключатель имеет три фиксированных положения:

• I ON – включен левый полюс рубильника, при этом правый отключен
• О OFF – отключено всё (оба ввода)
• II ON – включен правый полюс рубильника, при этом левый отключен

При положении «I» нагрузка включена в электросеть основного источника электропитания. Если произошла аварийная ситуация и прервалась подача напряжения, то требуется подключится к резервному источнику питания, например, генератору. На момент включения резервного источника рубильник должен находиться в положении «О». Это нейтральное положение, которое полностью обесточивает линию потребителя. После запуска резервного источника, рубильник необходимо перевести в положение «II», затем начнется подача электроэнергии потребителю.

Реверсивные рубильники серии SKT, оснащенные двумя входами для подключения источников электроснабжения, в настоящее время является самыми продвинутыми устройствами третьего поколения класса PC и категории AC-33A, обладающими четырьмя рабочими режимами, такими как автоматический, электрический, ручной и блокировка. Эти устройства разработаны для применения в системах распределения электроэнергии низкого напряжения частотой 50/60 Гц и с силой тока 20А-3200А для осуществления надежного переключения между двумя источниками электроснабжения.

Подходит под стандарты:

• Международные
  IEC60947-1/GB/T.14048.1-2008
  IEC60947-1/GB/T.14048.3/11
• Китайский
  CNCA-01C-011:2007
• Сертификат Европейского союза
  EN60947-6-1:2005
  EN60947-1:2004

Технические характеристики:

• Класс защиты: IP20
• Температурный диапазон работы, °C:  -20+45
• Относительная влажность воздуха не должна превышать 50% при температуре окружающей среды +40 °C. Относительная влажность может быть выше при меньших значениях температур. Среднемесячная максимальная относительная влажность в самый влажный месяц не должна превышать 90%.
• Высота установки, над уровнем моря, метров: до 2000
• Уровень загрязнения,класс: 3
• Категория сборки соответствует категории: IV
• Категория применения:
  Электромагнитная совместимость (ЭМС): AC-33B
• Время переключения, cек.: 0,45
• Номинальное напряжение изоляции, В: 750
• Номинальный импульс выдерживаемого напряжения, кВ: 8
• Номинальное напряжение, В:АС 440
• Номинальный условный ток короткого замыкания, кА: 10
• Кратковременный выдерживающий ток, кА: 7
• Время переключения, С: ≤0,45
• Напряжения питания, В: АС 220
• Масса, без упаковки/в упаковке, кг: 8/9,5

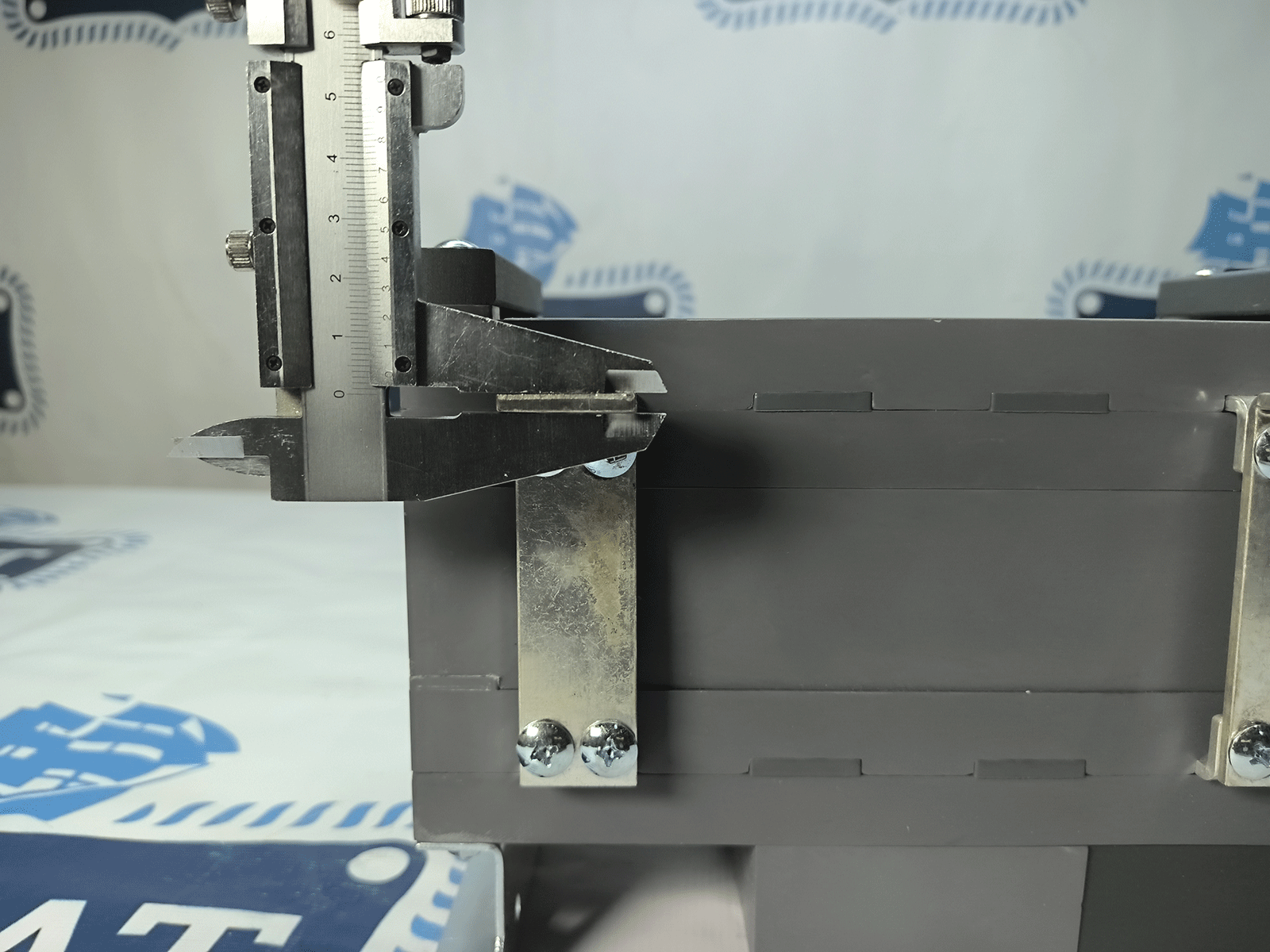

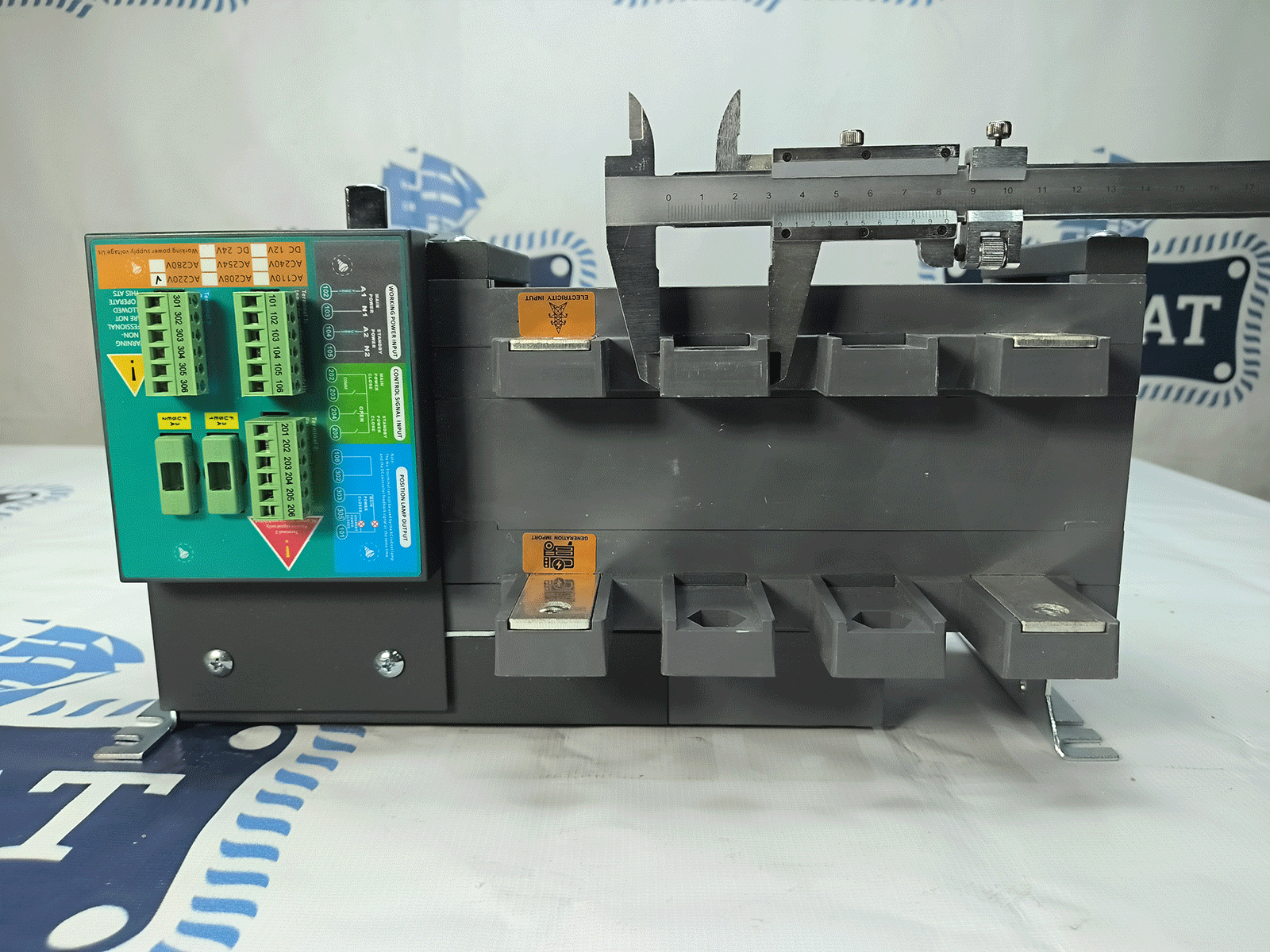

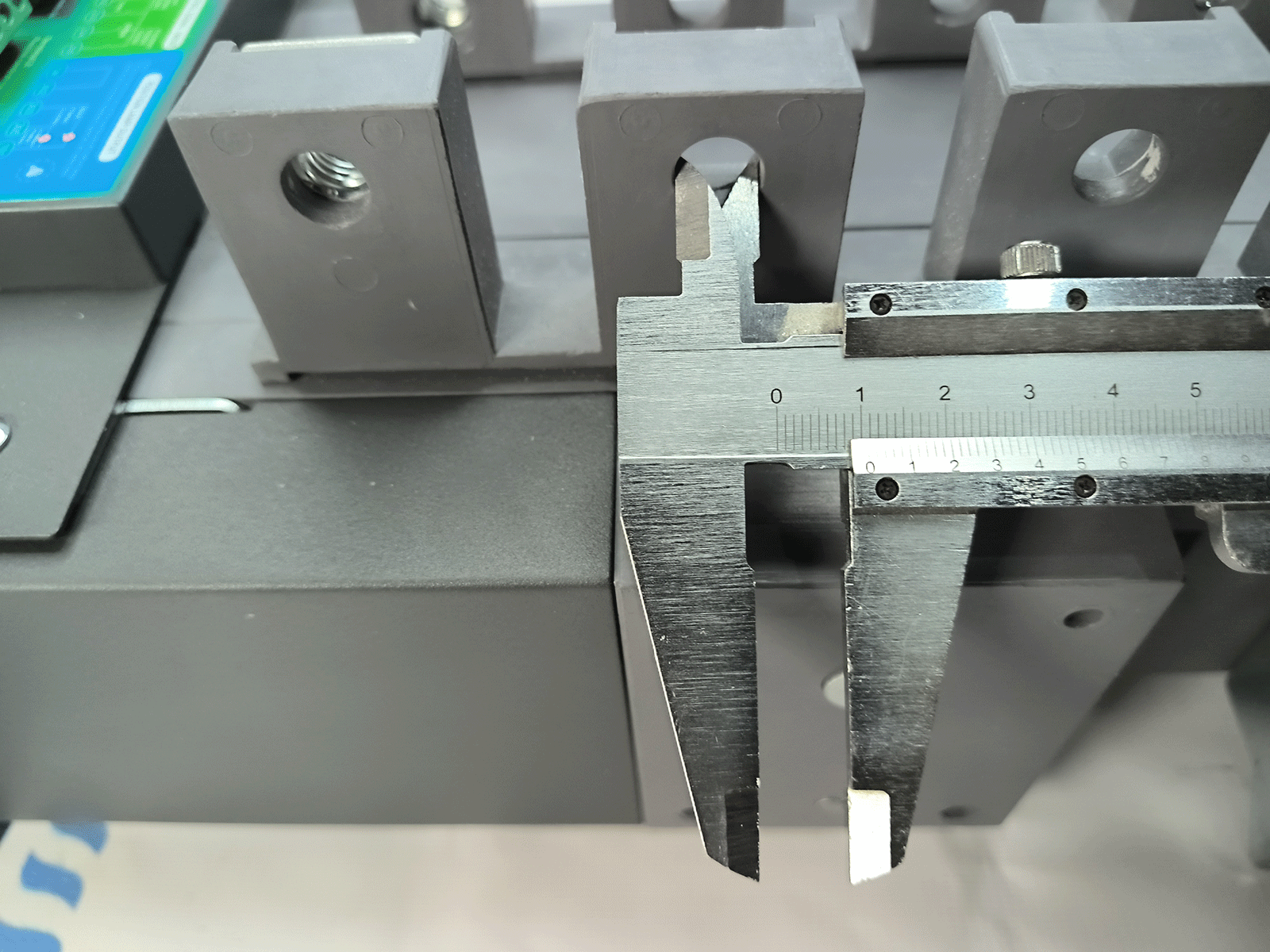

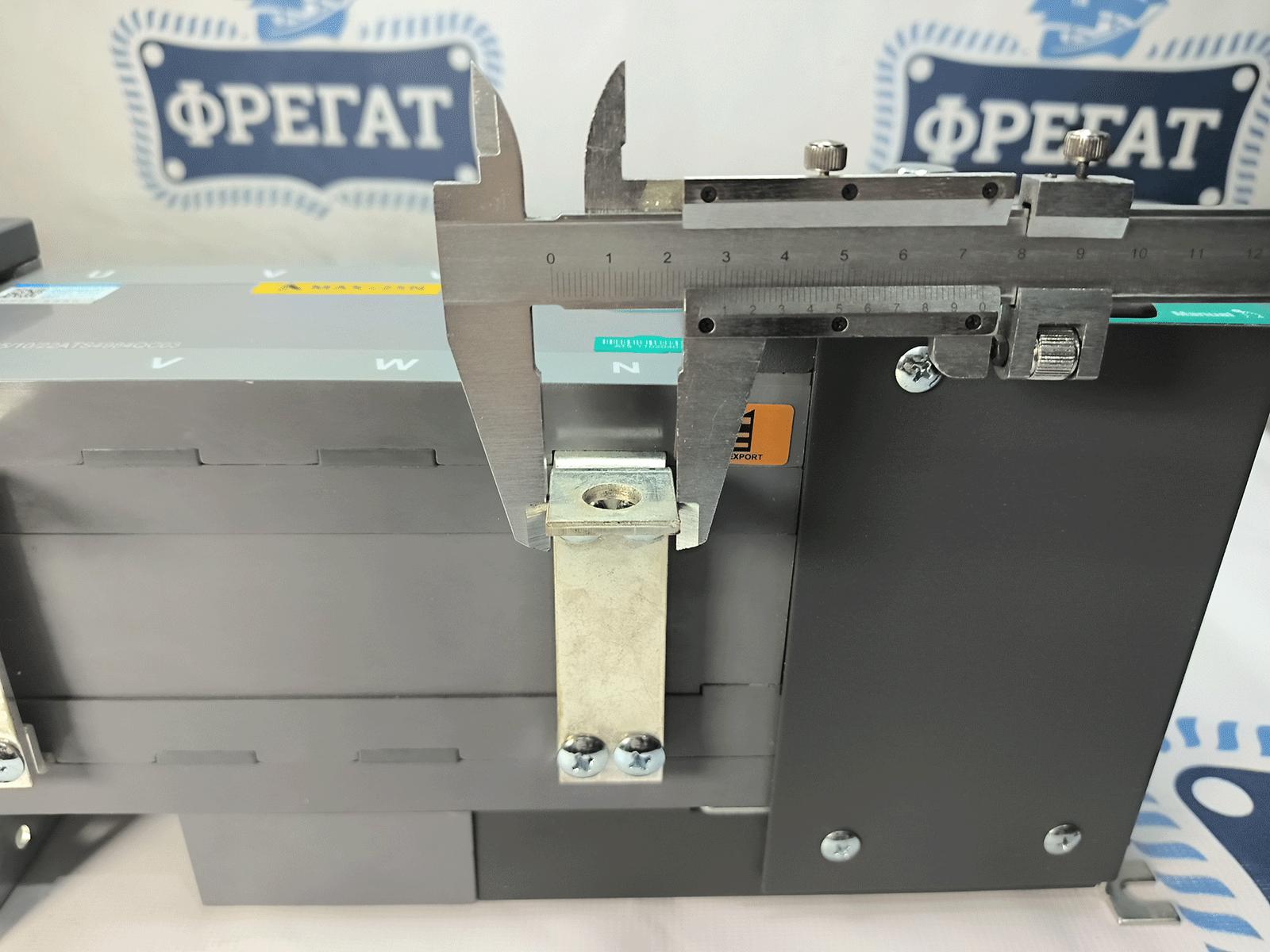

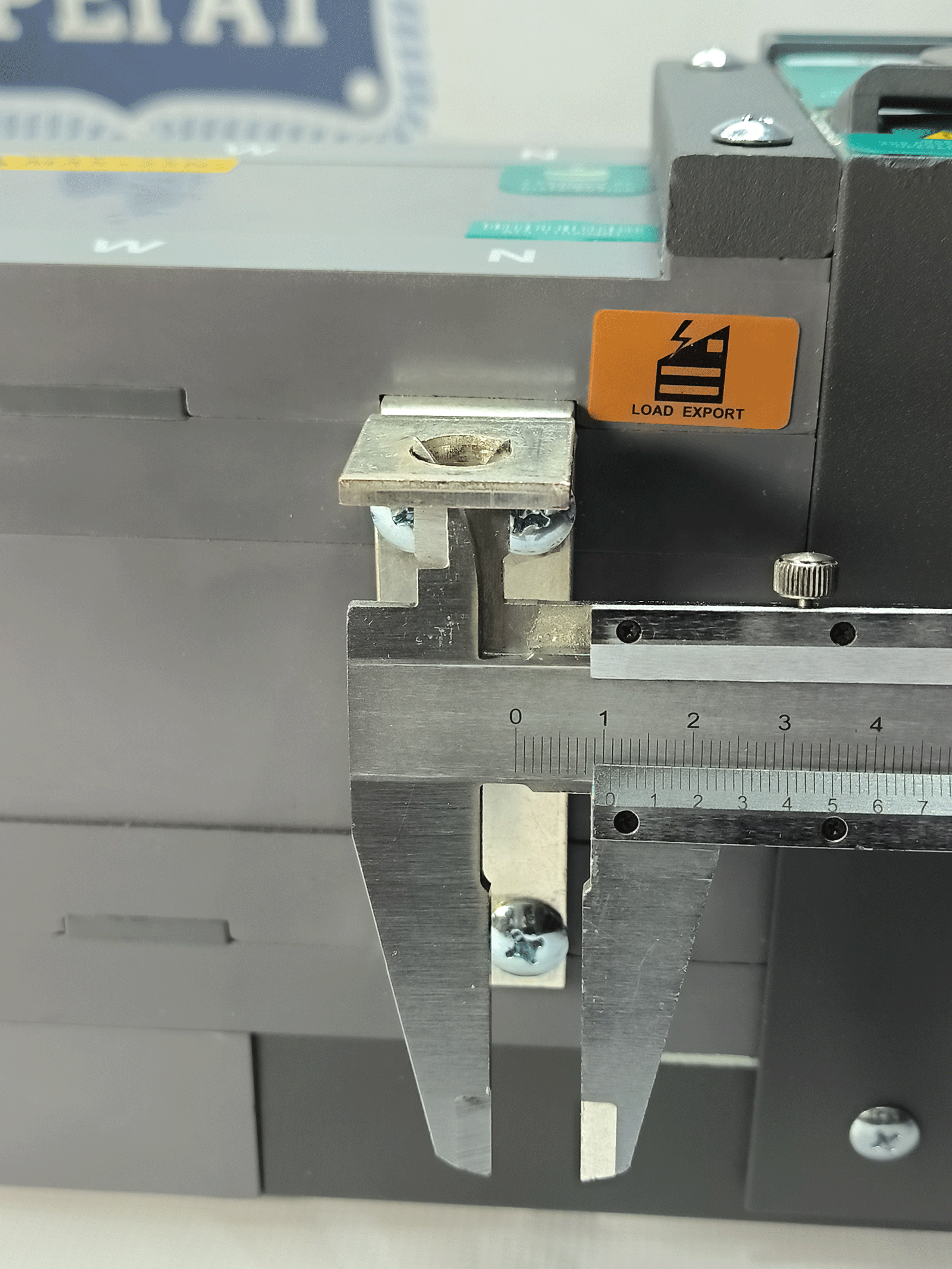

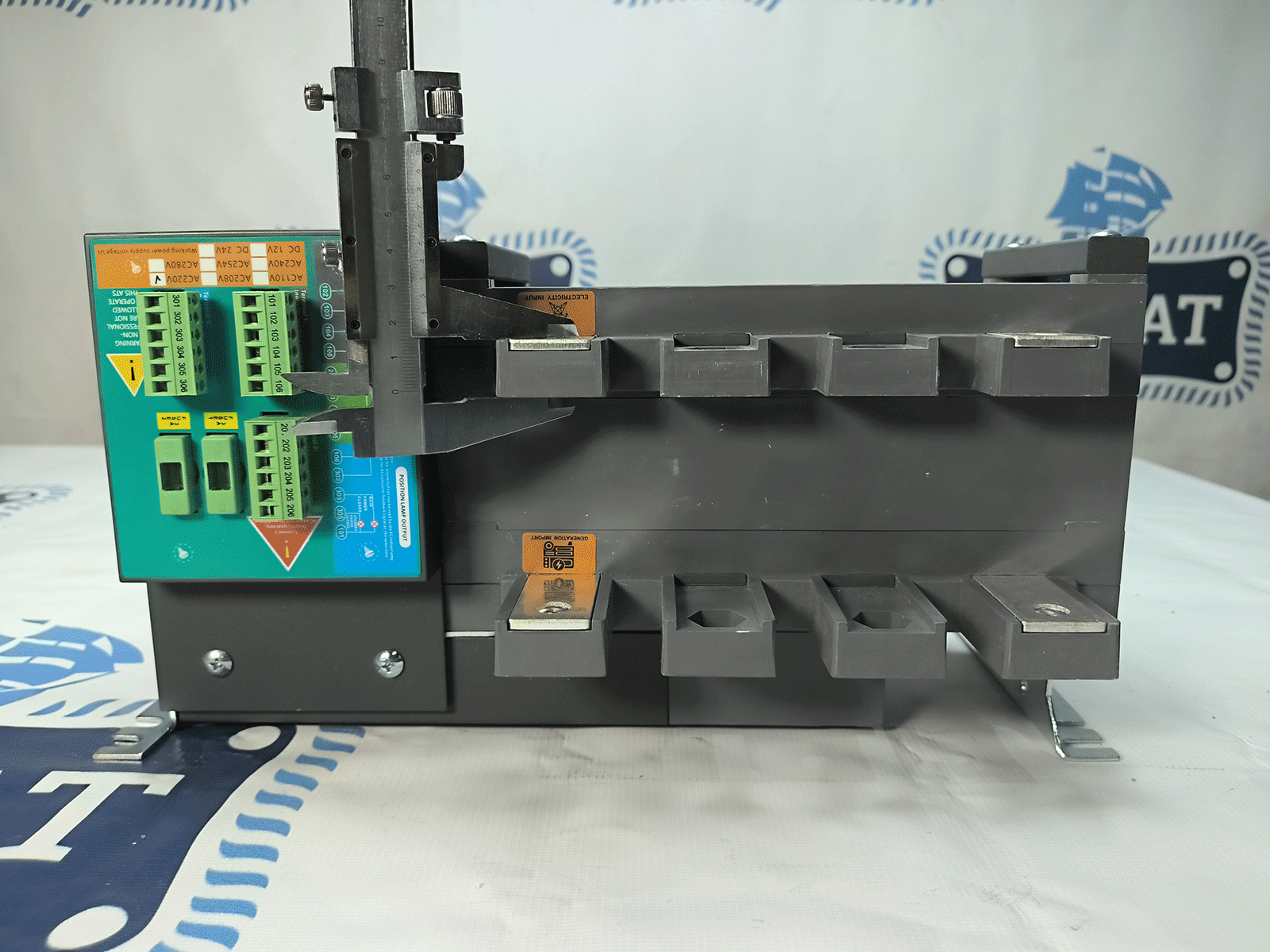

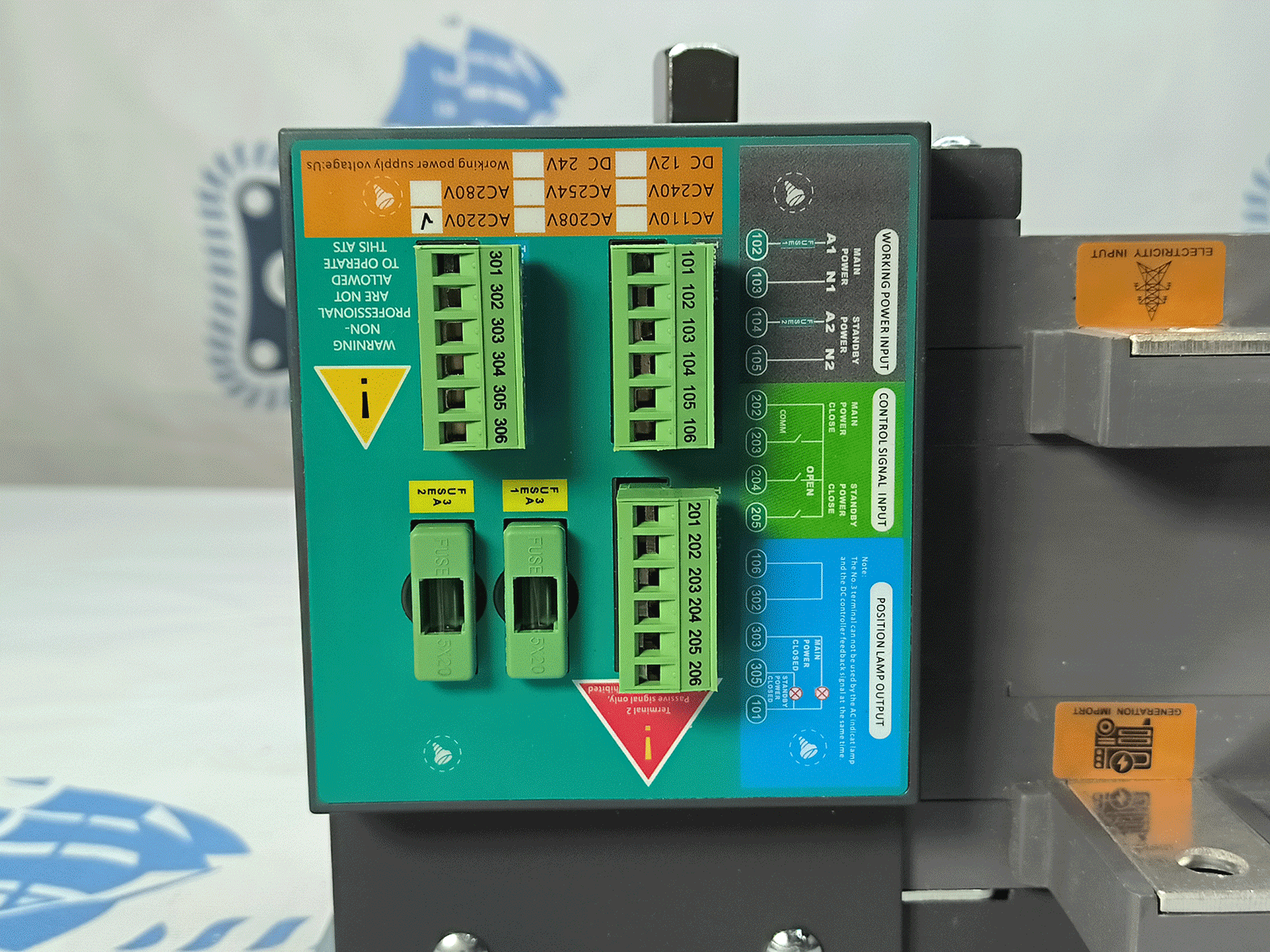

• Схема подключения: 2/1(сеть, генератор/нагрузка)
• Переключение: ручное/автоматическое
• Заявленное количество переключений, циклов: 10 000

Комплектация:

• Рубильник реверсивный
• Ручка переключения в ручную
• Инструкция с описанием и схемами
• Пластина(ы)
• Набор крепёжный
• Упаковка

Конструктивные составляющие

• Медь Т2 с высокой степенью очистки 99.99%. Подвижные и неподвижные контакты выполнены из меди T2, поверхность которых покрыта серебром высокой степени очистки, а их отключающая способность намного выше по сравнению с переключателями с приваренными серебряными точечными контактами.
• Формовочная смесь из полиэфирной смолы и рубленного стекловолокна. Основная часть формовочной смеси усилена стекловолокном с ненасыщенной полиэфирной смолой, которая имеет очень высокие механическую прочность и изоляционные свойства по сравнению с обычным ABS, а также имеет такие преимущества как высокая прочность, стойкость к коррозии и огнестойкость.
• Самовосстанавливающийся электромотор. Выбор электромотора с изоляцией из полихлоропренового каучука от влажности и высокой температуры или синхронного двигателя на постоянных магнитах (запатентованная технология), который обладает большим вращающим моментом, низким уровнем шума, продолжительным сроком службы, самовосстановлением в случае перегрева и перегрузки по току и является лучшим по сравнению с электромагнитом.
• Гарантия использования в конструкции качественных компонентов. В устройстве применяются электронные компоненты только от хорошо известных производителей, а плата управления производится на собственном OEM заводе по производству электроники, тем самым делая ее надежной в эксплуатации, обладающей высокими техническими характеристиками и продолжительным сроком службы.

Конструктивное исполнение

• Двухрядные контакты. Для подвижных контактов применена двухрядная конструктивная компоновка контактов, проводящая область которых вдвое больше, чем у односторонних контактных переключателей.
• Поперечный механизм движения контактов. Подвижный контакт осуществляет возвратно-поступательное движение в поперечном направлении, что является преимуществом, выражающимся в виде отсутствие дуги и высокого запаса прочности по сравнению с выключателями с продольным разделением.
• Механическая и электрическая блокировка. Прецизионная механическая конструкция гарантирует полное разделение между двумя источниками электроснабжения, а логическое управление от электронного блока управления осуществляет электрическую блокировку.
• Защитное нулевое положение. Все устройства этой серии оборудованы защитным нулевым положением, которое используется для одновременного отключения двух источников электроснабжения, делая эти устройства лучшими по сравнению с двухсекционными выключателями в части безопасности.

Функциональные особенности

• Предотвращение возникновения раннего отказа и выхода из строя оборудования. В каждой части подвижного контакта, листовая пружина высокой прочности, выполненная из кремнемарганцевой стали, надежно фиксируется в базе, и давление между подвижным и неподвижным контактами удерживает контакт во время процесса переключения и после замыкания контактов переключателя, что предотвращает выход оборудования из строя вследствие возникновения импульса высокого напряжения, вызванного дребезгом контактов или фибрилляцией (распространенной в переключателях на контакторах). Это разработано для применения в таком оборудовании как дизельные генераторы с высокой частотой колебаний.
• Функция изоляции нагрузки. Точное безопасное расстояние позволяет эффективно изолировать источник электроснабжения от нагрузки, отвечает требованиям по току утечки, обеспечивает наглядное отображение положения on-off и может управляться под нагрузкой.
• Переключение с перекрытием нулевой линии Эта запатентованная функция используется для предотвращения повреждения оборудования вследствие дрейфа нулевой линии во время переключения коммутатора (опциональная функция).

Схема подключения
